ضبطها كتلة المثبط

مخمد الكتلة المضبوط، والذي يُطلق عليه غالبًا TMD أو الممتص التوافقي، هو نظام ثانوي لمخمد الكتلة الزنبركي متصل بهيكل عند نقطة ذات سعة اهتزاز عالية. وتتمثل مهمتها في التصدي للحركة الرنانة. عندما تثير الرياح أو حركة المشاة أو الآلات أحد الترددات الطبيعية للهيكل، يتأرجح نظام TMD في الاتجاه المعاكس، مما يسحب الطاقة الميكانيكية بعيدًا عن الهيكل الأساسي ويبددها على شكل حرارة. والنتيجة هي انخفاض ملحوظ في التأرجح والتسارع والإزاحة، مما يحسن راحة الركاب ويحمي العناصر غير الهيكلية ويطيل عمر الكلال.

توفر شركة Yangzhou Tianshun مخمدات جماعية مضبوطة للمباني والجسور والمداخن الصناعية والميزات المعمارية الرفيعة. يتم دعم أعمال التصميم والتصنيع من خلال أكثر من عقدين من الخبرة في مجال تكنولوجيا التخميد، والتي يتم تنفيذها في ظل نظام إدارة الجودة الذي يلبي متطلبات ISO 9001.

كيف يتم ضبط المكونات الثلاثة على الهيكل

يعمل نظام TMD لأنه يتم ضبط ثلاث معلمات - الكتلة والصلابة والتخميد - لتتناسب مع الخصائص الديناميكية للبنية المضيفة.

يتم تحديد حجم الكتلة كجزء صغير من الكتلة المشروطة لوضع الاهتزاز المستهدف. تتراوح نسب الكتلة النموذجية من 0.5% إلى 5% من الكتلة النموذجية، اعتمادًا على المساحة المتاحة والأداء المطلوب والقيود الهيكلية. توفر الكتلة الأكبر بشكل عام تقليلًا أكبر للاهتزاز، ولكنها تفرض أيضًا حمل جاذبية إضافي على الأرضية أو الإطار.

يتم تحديد الصلابة، التي يتم توفيرها عادةً بواسطة النوابض اللولبية أو النوابض الورقية، بحيث يتزامن التردد الطبيعي لـ TMD تقريبًا مع التردد الهيكلي المزعج. يتم أحيانًا تقديم إزاحة صغيرة متعمدة لتوسيع النطاق الترددي الفعال. عندما يبدأ الهيكل في الرنين، تتأرجح كتلة TMD بنفس التردد تقريبًا ولكن خارج الطور، مما يولد قوة قصورية تدفع عكس حركة الهيكل.

يتحكم عنصر التخميد - غالبًا ما يكون مخمدًا لزجًا أو مخمد التيار الدوامي - في سعة تذبذب TMD ويحدد مقدار الطاقة التي يمكن إزالتها في كل دورة. القليل جدًا من التخميد يعطي استجابة حادة ولكن ضيقة؛ الكثير يقفل الكتلة ويلغي الفائدة. يتم حساب نسبة التخميد المثالية بناءً على نسبة الكتلة والأداء المطلوب عبر نطاق التردد محل الاهتمام.

بمجرد ضبط هذه المعلمات الثلاثة بشكل صحيح، يعمل نظام TMD بدون طاقة خارجية أو صمامات أو إشارات تحكم. فهو يستجيب تلقائيًا عندما يدخل الهيكل في حالة الرنين، ويظل خاملًا في ظل الظروف غير الحرجة.

نهج التصميم والتصنيع

كل TMD نقدمه هو تجميع خاص بالمشروع. نبدأ بالتحليل النموذجي للهيكل - الترددات الطبيعية، وأشكال الأنماط، والكتل النمطية - التي يقدمها عادةً المهندس الإنشائي المسجل. من هذه البيانات نختار الكتلة، ونحسب صلابة الزنبرك المطلوبة، ونحدد خصائص التخميد التي ستوفر التخفيض المحدد في التسارع أو الإزاحة.

عادةً ما يتم تصنيع الجسم الشامل من ألواح فولاذية مثبتة بمسامير أو ملحومة في كتلة مدمجة. يتم طلب النوابض من الشركات المصنعة المتخصصة وفقًا للمعدل الدقيق وعمر الكلال المطلوب. يمكن تحقيق التخميد من خلال العناصر اللزجة للسوائل، أو الوسادات اللزجة المرنة، أو أنظمة التيار الدوامي المغناطيسي، اعتمادًا على الشوط والعمر وتفضيلات الصيانة. يتم تجميع جميع المكونات ومحاذاتها في إطار دعم صلب يتم تثبيته بعد ذلك على الهيكل.

يتم الحفاظ على إمكانية تتبع المواد للأجزاء الحاملة، ويتم تضمين شهادات الزنبرك في حزمة الوثائق. قبل الشحن، نتحقق من التردد الطبيعي ونسبة التخميد لجهاز TMD المجمع على منصة الاختبار. يتم تسليم تقرير يؤكد أن الجهاز يلبي أهداف التصميم مع المنتج.

النطاق الفني

بالنسبة للتطبيقات ذات التردد المنخفض جدًا، مثل المداخن العالية أو أبراج المراقبة، يمكن توفير أجهزة TMD من نوع البندول حيث توفر قوة استعادة الجاذبية الصلابة المطلوبة.

حيث تُحدث المخمدات الجماعية المضبوطة فرقًا قابلاً للقياس

الجسور والأبراج

تكون جسور المشاة وجسور الطرق الطويلة عرضة للتأثير الجانبي الناجم عن المشاة والاهتزاز الناجم عن الرياح. يعمل نظام TMD المثبت أسفل السطح أو داخل الصرح على تقليل التسارع إلى المستويات التي تشعرك بالراحة وتمنع التعب في الكابلات والمفاصل.

هياكل نحيلة طويل القامة

تتعرض المداخن وأبراج التلفزيون وأبراج المراقبة لتساقط الدوامات والاهتزاز الناجم عن الرياح المتقاطعة. يعمل نظام TMD الموجود في الجزء العلوي أو بالقرب من العقدة المضادة للوضع الحرج على تقليل السعة وحماية الغلاف الهيكلي.

هياكل المشاة

يمكن تفكيك السلالم وشرفات القاعة وجسور المشاة التي تثيرها المشي أو الجري أو حركة الحشود الإيقاعية باستخدام TMD. غالبًا ما يتم إخفاء الكتلة والينابيع والمخمد أسفل الممشى أو داخل سقف زائف.

المباني الصناعية ومنصات المعدات

تخلق المراوح والضواغط وأجهزة الطرد المركزي وغيرها من الآلات الدوارة اهتزازات ثابتة عند ترددات معروفة. ضبط المخمد على سرعة تشغيل الجهاز أو تردد الرنين في الأرضية يمنع الاهتزاز من الانتشار إلى المناطق المجاورة ويقلل من صيانة توصيلات الأنابيب والخزائن الكهربائية.

أرضيات المباني ذات مساحات مفتوحة كبيرة

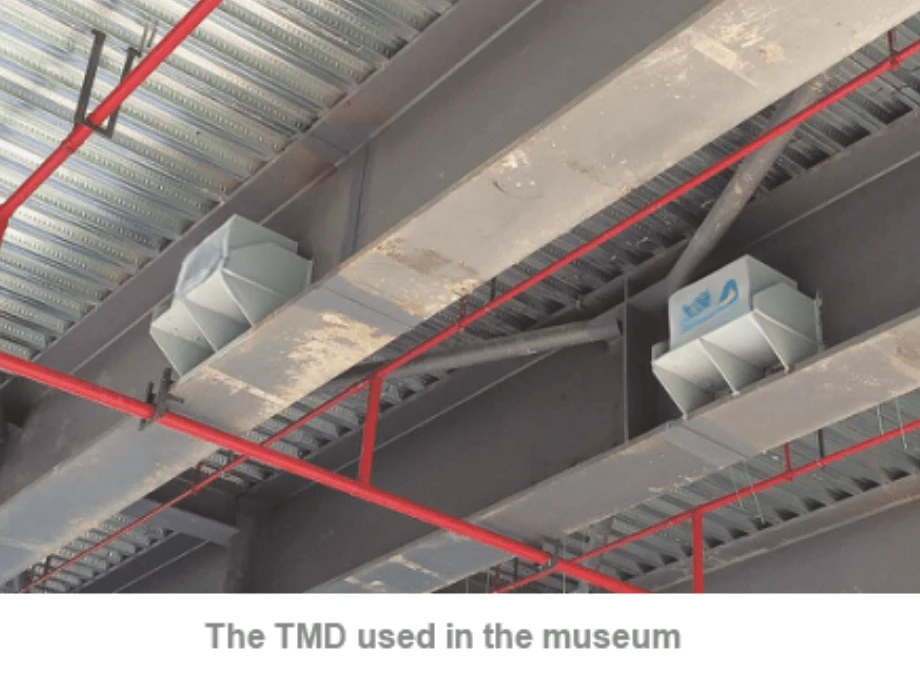

يمكن أن تشعر أرضيات المكاتب، وصالات الألعاب الرياضية، وقاعات الحفلات الموسيقية ذات التردد الطبيعي المنخفض بالارتداد عندما تتحرك الحشود في إيقاع. يعمل نظام TMD المثبت في فراغ السقف أو تحت الأرضية المرتفعة على تخفيف الحركة دون تغيير التصميم المعماري.

الأسئلة المتداولة

كيف يمكنك تحديد الحجم المناسب وضبط TMD؟

يقدم المهندس الإنشائي نتائج التحليل النموذجي: الترددات الطبيعية، وأشكال الوضع، والكتل النمطية. ثم نقوم بحساب الكتلة والصلابة والتخميد باستخدام صيغ الضبط المعمول بها. إذا كانت هناك حاجة إلى حملة قياس ميدانية للتحقق من الترددات المدمجة، فيمكننا دعم هذه العملية وضبط TMD قبل التشغيل النهائي.

هل يمكن أن يعمل TMD في أوضاع اهتزاز متعددة؟

يتم ضبط TMD واحد على تردد واحد محدد. إذا كانت هناك حاجة إلى التحكم في عدة أوضاع، فيمكن تثبيت أجهزة TMD متعددة، يستهدف كل منها ترددًا مختلفًا. وبدلاً من ذلك، يمكن لمجموعة موزعة من أجهزة TMD الأصغر أن تغطي نطاق تردد أوسع.

هل يحتاج TMD إلى صيانة؟

يجب فحص المكونات الميكانيكية مثل الزنبركات والمحامل بصريًا على فترات منتظمة، ويمكن التحقق من التردد الطبيعي بشكل دوري باستخدام مقاييس التسارع المحمولة. عناصر التخميد، خاصة إذا كانت مخمدات سائلة محكمة الغلق، تكون عادةً خالية من الصيانة طوال عمرها التصميمي. نحن نقدم جدول التفتيش مع كل تسليم.

هل ستؤثر إضافة TMD على الحمل الساكن على المبنى؟

نعم، يضيف نظام TMD حمولة ميتة مركزة تساوي كتلته. يجب على المهندس الإنشائي مراعاة ذلك في تصميم الأرضية أو الإطار. نحن نقدم الوزن الدقيق والبصمة وتفاصيل التثبيت في وقت مبكر من عملية التصميم بحيث يمكن تضمين التعزيز المحلي إذا لزم الأمر.

ما هو وقت التسليم النموذجي لنظام TMD المخصص؟

تعتمد المهل الزمنية على حجم الكتلة ونوع المثبط. كمرجع، يمكن بناء نظام TMD قياسي في نطاق 500 كجم إلى 5000 كجم واختباره خلال عشرة إلى أربعة عشر أسبوعًا. قد تستغرق الوحدات الأكبر حجمًا أو تلك التي تتطلب اختبارات تأهيل مكثفة وقتًا أطول، وهو ما نؤكده في مرحلة عرض الأسعار.

العمل مع تيانشون

أرسل إلينا بياناتك النموذجية أو وصفًا لمشكلة الاهتزاز، وسيقوم مهندس التطبيق بالرد خلال يوم عمل بتكوين TMD الأولي وتقدير الأداء. نحن نتعاون مع فريق المشروع لوضع اللمسات الأخيرة على هندسة الكتلة وترتيب الزنبرك ونوع التخميد بحيث يتناسب المخمد مع المساحة المتاحة ويلبي مواصفات الأداء. تعد التشطيبات المخصصة والمغلفات المقاومة للعوامل الجوية وأجهزة المراقبة عن بعد جزءًا من العرض القياسي لدينا.

يتم الإعلان عن معالم الإنتاج الخاصة بنا بشكل علني، ونقدم تقرير اختبار نهائي يؤكد معلمات الضبط المدمجة. بعد التسليم، نظل جاهزين لتقديم الدعم في مرحلة التشغيل ونصائح الصيانة على المدى الطويل.

مخمدات جماعية مضبوطة تتحرك عكس الحركة، مما يهدئ الهيكل دون الحاجة إلى واط واحد من الطاقة الخارجية.
