خطوط الأنابيب هي شريان الحياة للصناعة الحديثة، حيث تنقل النفط والغاز والمواد الكيميائية والمياه عبر مسافات شاسعة. ومع ذلك، فهي عرضة لمجموعة من القوى الخارجية، بما في ذلك الأحداث الزلزالية، وأحمال الرياح، والمطرقة المائية، وارتفاع الضغط. يمكن أن تتسبب هذه الأحمال الديناميكية والزلزالية في فشل خط الأنابيب بشكل كارثي إذا لم تتم إدارتها بشكل صحيح.قواطع هيدروليكيةهي أجهزة السلامة الهامة التي تحمي خطوط الأنابيب من هذه القوى. جهاز الوقاية الهيدروليكي، المعروف أيضًا باسم مانع الصدمات أو جهاز مكافحة الزلازل، هو جهاز ميكانيكي يسمح بالحركة الحرارية البطيئة والمتحكم فيها لخط الأنابيب أثناء القفل بشكل صارم تحت الأحمال الديناميكية السريعة، وبالتالي منع الإزاحة والضغط المفرط. في شركة Yangzhou Tianshun Pipeline Technology Co., Ltd.، قام مصنعنا بهندسة أجهزة إزالة الغبار الهيدروليكية عالية الأداء لأكثر من 25 عامًا، وقد رأينا دورها الأساسي في حماية البنية التحتية الحيوية في جميع أنحاء العالم.

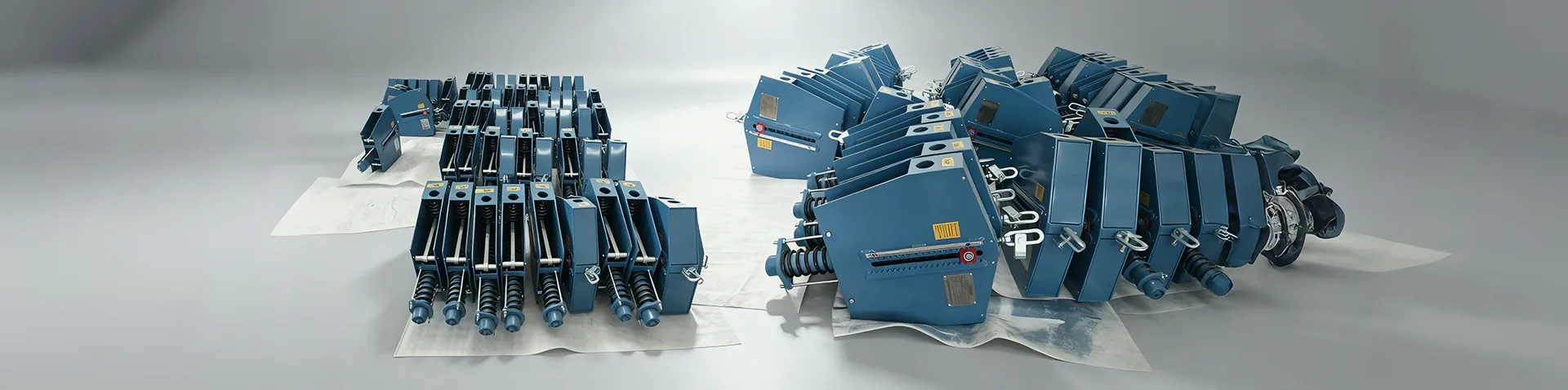

تعتمد آلية الحماية الخاصة بالمصد الهيدروليكي على مبدأ بسيط ولكنه فعال للغاية: القفل الحساس للسرعة. في ظل ظروف التشغيل العادية، يسمح المصد لخط الأنابيب بالتمدد والتقلص حراريًا بمعدل بطيء، مما يستوعب النمو الحراري دون قيود. ومع ذلك، عند حدوث زلزال أو حمل ديناميكي مفاجئ، يستشعر المصد الزيادة السريعة في السرعة ويغلق على الفور، ويعمل كدعامة صلبة تقيد الأنبوب وتمنع الحركة المفرطة. يتم تحقيق هذه الاستجابة السريعة من خلال نظام هيدروليكي مصمم بدقة يتضمن مكبسًا وأسطوانة مملوءة بسائل سيليكون متخصص وآلية صمامات متطورة. تم تصميم أجهزة الطرد الهيدروليكية الخاصة بنا للاستجابة خلال أجزاء من الثانية، مما يضمن حماية خطوط الأنابيب من أشد الأحداث الزلزالية والديناميكية. في هذا الدليل الشامل، سوف نتعمق في الهندسة والمكونات الهيدروليكية والمواد التي تجعل أجهزة الطرد الهيدروليكية لا غنى عنها لسلامة خطوط الأنابيب، وسوف نقدم المواصفات الفنية التفصيلية وإرشادات التطبيق من الخبرة الواسعة لمصنعنا.
في جوهره، يعتبر جهاز الصد الهيدروليكي عبارة عن جهاز يمتص الطاقة حساس للسرعة ويوفر حرية الحركة للتمدد الحراري وتقييدًا صارمًا تحت الأحمال الديناميكية. يتكون الجهاز من أسطوانة مملوءة بسائل سيليكون عالي اللزوجة، ومكبس بفتحات مصممة خصيصًا، ومجموعة صمام فحص محملة بنابض. في ظل الحركات الحرارية البطيئة العادية، يتحرك المكبس عبر السائل بسرعة منخفضة، مما يسمح للسائل بالتدفق عبر الفتحة وصمام الفحص بأقل مقاومة. هذه الحركة الحرة، عادة أقل من 100 مم/ثانية، تستوعب التمدد الحراري دون فرض أحمال كبيرة على خط الأنابيب. ومع ذلك، عندما يولد حدث ديناميكي مثل زلزال أو مطرقة مائية حركة عالية السرعة، يصبح تدفق السائل عبر الفتحة مقيدًا للغاية بسبب انخفاض الضغط عبر المكبس. يُغلق صمام الفحص، مما يجبر السائل على المرور عبر ممر جانبي يتم التحكم فيه، مما يخلق تأثيرًا مُخمدًا يقاوم الحركة السريعة. يعتبر إجراء القفل تقدميًا، مما يعني أن المقبض يوفر مقاومة متزايدة مع زيادة السرعة، ويصبح فعالاً توقفًا صارمًا للأحداث ذات السرعة العالية جدًا.
المبادئ التشغيلية الرئيسية لديناقواطع هيدروليكية:
مثال عملي من مصنع للبتروكيماويات في الشرق الأوسط يوضح مبدأ العمل في العمل. كان لدى المصنع خط أنابيب بخاري كبير القطر شهد تمددًا حراريًا كبيرًا أثناء التشغيل العادي، مع حركات تصل إلى 150 ملم. ومع ذلك، فإن المنطقة معرضة أيضًا لنشاط زلزالي طفيف. تسمح دعامات الأنابيب القياسية بالحركة الحرارية ولكنها لا تستطيع تقييد الأنبوب أثناء الزلزال. ومن خلال تركيب أجهزة الطرد الهيدروليكية الخاصة بنا في مواقع استراتيجية، حققت المحطة حركة حرارية حرة في ظل الظروف العادية، بينما يتم قفل أجهزة الطرد الهيدروليكي أثناء الأحداث الزلزالية، مما يحد من إزاحة الأنابيب إلى مستويات آمنة. أفاد مدير المصنع أن أجهزة الطرد كانت تعمل بشكل لا تشوبه شائبة خلال زلزال بلغت قوته 5.2 درجة، مما منع أي ضرر لنظام خطوط الأنابيب.
مصنعنا فييانغتشو تيانشون خط أنابيب التكنولوجيا المحدودةتقوم بتصنيع أجهزة طرد هيدروليكية مع مجموعة من حساسيات القفل وقدرات السكتة الدماغية لتناسب أحجام خطوط الأنابيب المختلفة وظروف التشغيل. نحن نستخدم الفولاذ المقاوم للصدأ عالي الجودة للأجزاء المبللة، وسائل السيليكون الخاص بنا خامل كيميائيًا ومستقر على نطاق واسع من درجات الحرارة. يتم اختبار كل جهاز طارد على جهاز اختبار ديناميكي للتحقق من خصائص القفل والتخميد. يضمن هذا الالتزام بالهندسة الدقيقة أن أجهزة الطرد الهيدروليكية لدينا توفر حماية موثوقة لخطوط الأنابيب في البيئات الأكثر تطلبًا.
تولد الأحداث الزلزالية والأحمال الديناميكية قوى معقدة تعمل على خطوط الأنابيب في اتجاهات متعددة.قواطع هيدروليكيةمعالجة هذه القوى من خلال توفير مزيج من ضبط النفس الصارم وتبديد الطاقة. عندما تنتقل موجة زلزالية عبر الأرض، فإنها تتسبب في تحرك خط الأنابيب مع الأرض، ولكن نظرًا لأن خط الأنابيب عبارة عن هيكل طويل ومستمر، فإن قصوره الذاتي يجعله يتخلف عن الحركة الأرضية. يمكن لهذه الحركة التفاضلية أن تؤدي إلى ضغوط الانحناء والأحمال المحورية التي تتجاوز حدود تصميم الأنبوب. يتم قفل المصد الهيدروليكي أثناء الحدث الزلزالي، مما يؤدي إلى ربط الأنبوب بهيكل الدعم ومنع الحركة النسبية المفرطة. بالإضافة إلى ذلك، يعمل عمل التخميد الهيدروليكي الخاص بالمصد على تبديد جزء من الطاقة الزلزالية على شكل حرارة، مما يقلل الحمل الإجمالي على خط الأنابيب ودعاماته.
الآليات الرئيسية لتخفيف الحمل في أجهزة الطرد الهيدروليكية:
توضح دراسة حالة من منشأة للغاز الطبيعي المسال (LNG) في جنوب شرق آسيا فعالية أجهزة الإزالة الهيدروليكية في تخفيف الأحمال الزلزالية. وتقع المنشأة في منطقة نشطة زلزاليا، ولها نظام أنابيب فوق الأرض بطول كيلومترين. بعد تقييم المخاطر الزلزالية، قام المهندسون بتركيب أكثر من 100 أداة طاردة هيدروليكية في مواقع الدعم الحيوية. أثناء زلزال بقوة 6.2 درجة، يتم قفل أجهزة الرصد حسب التصميم، مما يحد من إزاحة الأنابيب إلى النطاق الآمن المحسوب. ولم تكشف عمليات التفتيش التي أجريت بعد الحدث عن أي ضرر في نظام الأنابيب، وتمكنت المنشأة من استئناف العمليات في غضون 48 ساعة. ونسب مدير المنشأة الفضل إلى أجهزة الإزالة الهيدروليكية في منع ما كان يمكن أن يكون فشلًا كارثيًا.
يقوم مصنعنا بتصنيع أجهزة الإزالة الهيدروليكية في مجموعة متنوعة من التكوينات، بما في ذلك الأنواع أحادية الفعل ومزدوجة الفعل، لتناسب اتجاهات وأحجام التحميل المختلفة. نحن نوفر أيضًا أجهزة فصل مع مؤشر موضع مرئي مدمج يسمح لموظفي الصيانة بالتحقق من حالة جهاز الطرد في لمحة واحدة. يمكن لفريقنا الهندسي إجراء دراسة لتحديد حجم ومكان أجهزة الاستشعار، باستخدام تحليل العناصر المحدودة (FEA) لوضع نموذج لاستجابة خط الأنابيب للأحمال الزلزالية والديناميكية. وهذا يضمن أن أدوات الإزالة في موضعها وحجمها على النحو الأمثل لتوفير الحماية الأكثر فعالية. من خلال أجهزة الطرد الهيدروليكية الخاصة بنا، يمكن لمشغلي خطوط الأنابيب أن يثقوا في أن بنيتهم التحتية مستعدة حتى لأشد الأحداث الزلزالية والديناميكية.

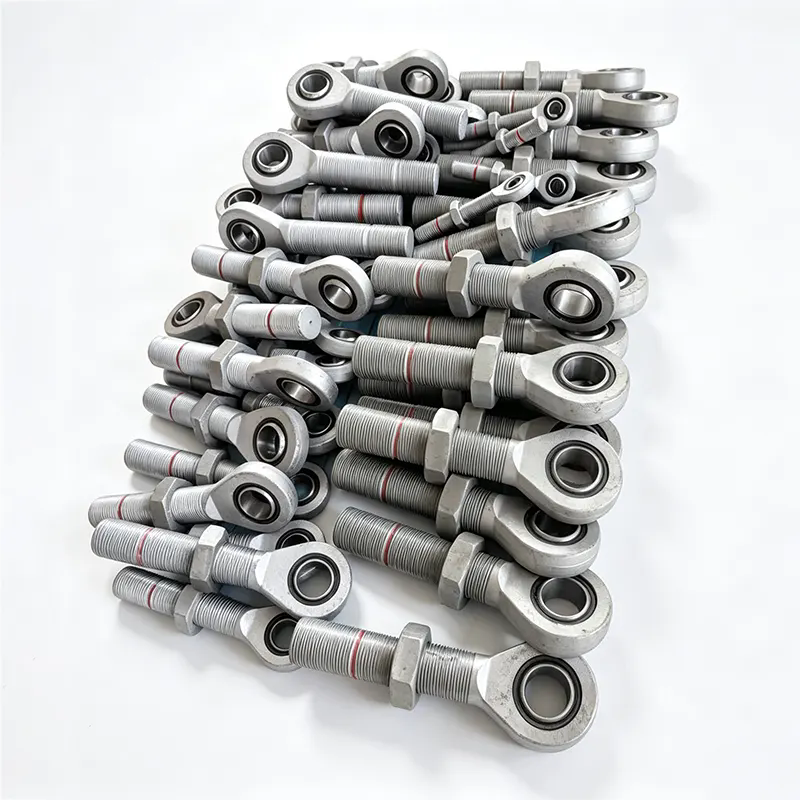

ت.س. تقوم شركة MACHINARY بتصنيع مجموعة شاملة من أدوات الإزالة الهيدروليكية لتطبيقات خطوط الأنابيب المختلفة. يشتمل خط منتجاتنا على أجهزة طرد ذات سعات تحميل مختلفة، وأطوال شوط، وسرعات قفل لتناسب المتطلبات المحددة لمحطات الطاقة، والمصافي، والمرافق الصناعية. يتم تصنيع جميع منتجات المقص الهيدروليكي وفقًا لمعايير ISO 9001 وتلبي متطلبات ASME B31.1 وDIN EN 13480 والمعايير الدولية الأخرى. يلخص الجدول أدناه المواصفات الفنية الرئيسية لنماذج المصد الهيدروليكي الأكثر شيوعًا لدينا، والتي تُستخدم في تطبيقات حماية خطوط الأنابيب الهامة في جميع أنحاء العالم. يمكن لمصنعنا أيضًا إنتاج مصدات مخصصة لتلبية متطلبات المشروع المحددة، بما في ذلك أطوال الشوط الخاصة، وقدرات التحميل، وطلاءات حماية البيئة.
| نموذج | الحمولة (كيلو نيوتن) | السكتة الدماغية (مم) | سرعة القفل (مم/ث) | نطاق درجة الحرارة | نوع السائل | الوزن (كجم) | نوع التركيب |
| TS-10 | 10 | 50 | 80 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 8 | شفة / قوس |
| TS-20 | 20 | 100 | 100 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 15 | شفة / قوس |
| TS-40 | 40 | 150 | 100 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 28 | شفة / قوس |
| TS-60 | 60 | 200 | 120 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 45 | شفة / قوس |
| TS-100 | 100 | 250 | 120 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 72 | شفة / قوس |
| TS-150 | 150 | 300 | 150 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 110 | شفة / قوس |
| TS-200 | 200 | 350 | 150 | -20 درجة مئوية إلى +80 درجة مئوية | زيت السيليكون | 155 | شفة / قوس |
بالإضافة إلى الطرز القياسية، يقدم مصنعنا العديد من الميزات الاختيارية لتحسين أداء وملاءمة أجهزة الطرد الهيدروليكية لبيئات محددة. وتشمل هذه المنتجات: نسخة ذات درجة حرارة منخفضة مع سائل سيليكون متخصص يظل سائلاً حتى -40 درجة مئوية؛ نسخة ذات درجة حرارة عالية مُصنفة للتشغيل المستمر عند 120 درجة مئوية؛ ونسخة مغلفة بالإيبوكسي للبيئات المسببة للتآكل، مثل المنصات البحرية والمصانع الكيميائية. نحن نوفر أيضًا أطوال شوط مخصصة لاستيعاب متطلبات الحركة الحرارية المحددة لخطوط الأنابيب.
تشتمل عملية مراقبة الجودة لدينا على اختبار أداء ديناميكي بنسبة 100 بالمائة على كل مصد هيدروليكي، للتحقق من أن سرعة القفل وسعة الحمولة وخصائص التخميد تلبي القيم المحددة. نقوم أيضًا بإجراء اختبار الضغط على النظام الهيدروليكي للتأكد من عدم وجود تسربات تحت ضغط التشغيل. يتم تمييز كل جهاز طرد برقم تسلسلي فريد، مما يتيح إمكانية التتبع الكامل من التصنيع إلى التثبيت الميداني. مصنعنا فييانغتشو تيانشون خط أنابيب التكنولوجيا المحدودةتحتفظ بمخزون شامل من أدوات الإزالة القياسية والمكونات، مما يتيح التسليم السريع إلى أي مكان. نحن نقدم أيضًا خدمة اختيار snubber، حيث يساعدك فريقنا الهندسي على اختيار النموذج والحجم الأمثل لاحتياجات حماية خطوط الأنابيب الخاصة بك.
قواطع هيدروليكيةهي أجهزة دقيقة تتطلب تركيبًا دقيقًا وصيانة منتظمة لضمان أدائها على النحو المنشود. يمكن أن يؤدي التثبيت غير الصحيح إلى عدم قدرة المقبض على القفل تحت الأحمال الديناميكية، أو قد يتم قفله عندما لا ينبغي ذلك (على سبيل المثال، أثناء الحركة الحرارية البطيئة). مصنعنا فييانغتشو تيانشون خط أنابيب التكنولوجيا المحدودةيوفر إرشادات التثبيت التفصيلية وتوصيات الصيانة لمساعدة العملاء على تحقيق أقصى قدر من الموثوقية وعمر الخدمة للمصدات الهيدروليكية الخاصة بهم. إن اتباع هذه الإرشادات يضمن أن أجهزة الطرد ستوفر الحماية الضرورية اللازمة أثناء الأحداث الزلزالية والديناميكية.
ممارسات التثبيت والصيانة الأساسية لأجهزة الإزالة الهيدروليكية:
توضح دراسة حالة من محطة للطاقة النووية في الولايات المتحدة أهمية الصيانة المنتظمة لأجهزة الاستشعار. أثناء الفحص الروتيني، اكتشف موظفو الصيانة أن العديد من أجهزة الطرد الهيدروليكية قد أحدثت تسربات مانعة للتسرب، مما تسبب في تسرب سائل السيليكون ببطء. إذا تركت دون معالجة، فقد تكون قدرة أجهزة الصدمات على تقليل قدرة التخميد وربما لا يتم قفلها بشكل صحيح أثناء وقوع الزلزال. اتبع المصنع إجراءات الصيانة الموصى بها، حيث قام باستبدال موانع التسرب وإعادة شحن أجهزة الاستشعار بالسوائل الطازجة. أكد اختبار ديناميكي لاحق أن أجهزة الطرد تعمل بكامل طاقتها. وأشار مدير السلامة بالمحطة إلى أن برنامج الصيانة الاستباقية حال دون حدوث مشكلة محتملة تتعلق بالسلامة، وأن أجهزة الصد كانت تعمل بكامل طاقتها خلال الحدث الزلزالي التالي.
يوفر مصنعنا دليلًا شاملاً لصيانة أجهزة snubber يغطي إجراءات الفحص والاختبار واستبدال الختم. كما نقدم أيضًا برنامجًا تدريبيًا لموظفي الصيانة، يغطي الاستخدام الصحيح لمعدات الاختبار وتفسير نتائج الاختبار. بالنسبة للعملاء الذين يفضلون الحل الجاهز، فإننا نقدم عقد خدمة snubber الذي يتضمن الفحص الدوري والاختبار الوظيفي واستبدال الختم. تضمن هذه الخدمة بقاء أجهزة الطرد الهيدروليكية الخاصة بك في حالة مثالية، وجاهزة لحماية خطوط الأنابيب الخاصة بك عند الحاجة. من خلال الاستثمار في التركيب والصيانة المناسبة، يمكن لمشغلي خطوط الأنابيب التأكد من أن أجهزة الطرد الهيدروليكية الخاصة بهم توفر أعلى مستوى من الحماية طوال العمر الافتراضي لنظام خطوط الأنابيب.
السؤال 1: ما الفرق بين المقبض الهيدروليكي والدعامة الميكانيكية؟
الإجابة: توفر الدعامة الميكانيكية وصلة صلبة لا تسمح بأي حركة حرارية، مما قد يفرض ضغوطًا حرارية عالية على خط الأنابيب. من ناحية أخرى، يسمح المقبض الهيدروليكي بالحركة الحرارية البطيئة أثناء القفل تحت الأحمال الديناميكية السريعة. وهذا يعني أنه أثناء التشغيل العادي، يستوعب المقبض التمدد الحراري، مما يقلل الضغط. تحت الأحمال الزلزالية أو الديناميكية، يتم قفله ويعمل بمثابة دعامة صلبة. هذه الوظيفة المزدوجة تجعل أجهزة الطرد الهيدروليكية أكثر ملاءمة لخطوط الأنابيب التي تتعرض لحركة حرارية كبيرة، لأنها تمنع تراكم الإجهاد الحراري.
السؤال 2: هل يمكن إصلاح جهاز الصد الهيدروليكي، أم أنه يحتاج إلى استبداله عند تعطله؟
الإجابة: في العديد من الحالات، يمكن إصلاح أجهزة الصد الهيدروليكية عن طريق استبدال موانع التسرب وإعادة شحن السائل. ومع ذلك، في حالة تلف المكبس أو الأسطوانة الداخلية، يجب استبدال المصد. يقدم مصنعنا خدمة إعادة البناء لمعظم موديلات المصد الهيدروليكي، حيث نقوم بتفكيك الأجزاء البالية وفحصها واستبدالها وإعادة تجميع المصد الهيدروليكي بمواصفاته الأصلية. نوصي بالاستعانة بفني مؤهل لتقييم أداة الإزالة لتحديد ما إذا كان الإصلاح أو الاستبدال هو الخيار الأكثر فعالية من حيث التكلفة.
السؤال 3: كيف يتم تحديد سرعة القفل للمقبض الهيدروليكي؟
الإجابة: يتم تحديد سرعة القفل من خلال تصميم الصمام والفوهة الداخلي للمقبض، ويتم ضبطها أثناء التصنيع. ويتم اختياره عادةً بناءً على معدل الحركة الحرارية المتوقعة لخط الأنابيب ومعايير التصميم الزلزالي. بالنسبة لمعظم التطبيقات، يتم استخدام سرعة قفل تتراوح بين 80 و150 ملم/ثانية. يمكن لمصنعنا ضبط سرعة القفل لتلبية متطلبات المشروع المحددة. كما نقدم أيضًا أجهزة طرد مع ميزة سرعة قفل قابلة للتعديل، مما يسمح بضبط المجال ليتوافق مع ملف الحركة المحدد لخط الأنابيب.
السؤال 4: هل أجهزة الطرد الهيدروليكية مناسبة للتركيبات الداخلية والخارجية؟
الإجابة: نعم، أجهزة الطرد الهيدروليكية مناسبة للتركيبات الداخلية والخارجية. ومع ذلك، بالنسبة للتركيبات الخارجية، خاصة في البيئات المسببة للتآكل أو المناطق ذات الرطوبة العالية، نوصي باستخدام أجهزة الاستشعار الخاصة بنا بطبقة مقاومة للتآكل (الإيبوكسي أو المجلفن). بالنسبة للمناخات شديدة البرودة، نقدم نسخة ذات درجة حرارة منخفضة مع سائل متخصص يظل سائلاً حتى -40 درجة مئوية. يمكن لمصنعنا تقديم إرشادات مفصلة حول خيارات المواد والطلاء الأكثر ملاءمة لبيئة التثبيت الخاصة بك.
السؤال 5: ما هي الشهادات التي حصلت عليها شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. لأجهزة الإزالة الهيدروليكية الخاصة بها؟
الإجابة: يتم تصنيع أجهزة الطرد الهيدروليكية الخاصة بنا بموجب شهادات ISO 9001:2015 (إدارة الجودة) وISO 14001:2015 (الإدارة البيئية). نحن نلتزم أيضًا بمعايير ASME B31.1 وDIN EN 13480 وGB/T 17116.3 لدعم خطوط الأنابيب. يتم اختبار منتجاتنا واعتمادها من قبل مؤسسات خارجية، بما في ذلك SGS وTÜV، ونقدم مجموعة كاملة من تقارير الاختبار والشهادات مع كل طلب. يتم تدقيق مصنعنا بانتظام للتأكد من أن عمليات التصنيع وأنظمة مراقبة الجودة لدينا تلبي أعلى المعايير الدولية.
تعتبر أجهزة الصد الهيدروليكية من الأجهزة الأساسية التي توفر حماية بالغة الأهمية لخطوط الأنابيب ضد الأحمال الزلزالية والديناميكية. من خلال السماح بالحركة الحرارية الحرة في ظل الظروف العادية والقفل في ظل الأحداث الديناميكية السريعة، فإنها تمنع الإزاحة المفرطة، وتقلل من الضغط، وتبدد الطاقة، مما يضمن سلامة وسلامة نظام خطوط الأنابيب. في شركة Yangzhou Tianshun Pipeline Technology Co., Ltd.، قام مصنعنا بهندسة أجهزة فصل هيدروليكية عالية الأداء لعقود من الزمن، حيث يقدم مجموعة واسعة من النماذج بسعات تحميل مختلفة، وأشواط، وسرعات قفل لتناسب التطبيقات المتنوعة. إن التزامنا بالجودة والهندسة الدقيقة ودعم العملاء يضمن أن أجهزة الطرد لدينا توفر حماية موثوقة لمشاريع البنية التحتية الأكثر أهمية في جميع أنحاء العالم.
هل تتطلع إلى حماية نظام خطوط الأنابيب لديك من الأحمال الزلزالية والديناميكية؟تواصل مع شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. اليومللحصول على استشارة شاملة. سيقوم فريقنا الهندسي بتحليل تصميم خط الأنابيب الخاص بك، وظروف التشغيل، وملف المخاطر الزلزالية للتوصية بالنموذج الأمثل للمقص الهيدروليكي، وحجمه، وموضعه. نحن نقدم دراسات جدوى مجانية، وأسعار تنافسية، وتسليم سريع، مع مجموعة كاملة من دعم التركيب والصيانة.اطلب الاستشارة المجانية الخاصة بـ Hydraulic Snubber الآن من شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. وتأكد من حماية خط الأنابيب الخاص بك ضد ما هو غير متوقع.
-
