دعم شماعات الربيعيلعب دورًا حاسمًا في التحكم في وزن الأنابيب والحركة الحرارية والاهتزاز في أنظمة الأنابيب الصناعية الصعبة. توفر Tianshun حلولاً هندسية للشماعات الزنبركية بتصنيفات حمل تتراوح من 10 نيوتن إلى 100000 نيوتن وقدرات إزاحة تصل إلى 200 مم، مما يدعم التطبيقات عبر منشآت الطاقة والبتروكيماويات والغاز الطبيعي المسال والتكرير والتدفئة والأدوية وتجهيز الأغذية.
يسمح دعم الشماعات الزنبركية المحدد بشكل صحيح لنظام الأنابيب بالتحرك بأمان مع تغير درجة حرارة التشغيل مع الحفاظ على الدعم الرأسي المتحكم فيه. على عكس الشماعات الصلبة، يمكن للأنظمة القائمة على الزنبرك استيعاب التمدد الحراري والانكماش، وتوزيع الأحمال بشكل أكثر فعالية، والمساعدة في تقليل الضغط المنقول إلى الأنابيب والمعدات المتصلة. تقوم Tianshun بتصنيع مجموعات الشماعات الزنبركية باستخدام الفولاذ الزنبركي مثل 60Si2MnA و50CrVA، مع خيارات للمبيت من الفولاذ الكربوني، والطلاءات الواقية، والوصلات المخصصة، ومتطلبات الحمل والإزاحة الخاصة بالمشروع. يعد فهم الهيكل ومبدأ العمل والمواصفات ومتطلبات الاختبار وشروط التطبيق أمرًا ضروريًا عند اختيار الدعم لخط أنابيب صناعي.
جدول المحتويات
ما هي المعايير الفنية التي يجب على المهندسين التحقق منها؟
أين يتم استخدام دعامات Spring Hanger؟
المتغير مقابل دعم الربيع المستمر
كيف يتم اختبار دعامات Spring Hanger؟
كيف يجب عليك اختيار الدعم المناسب؟
احصل على حل مخصص للشماعات الزنبركية
ما هو دعم شماعات الربيع؟

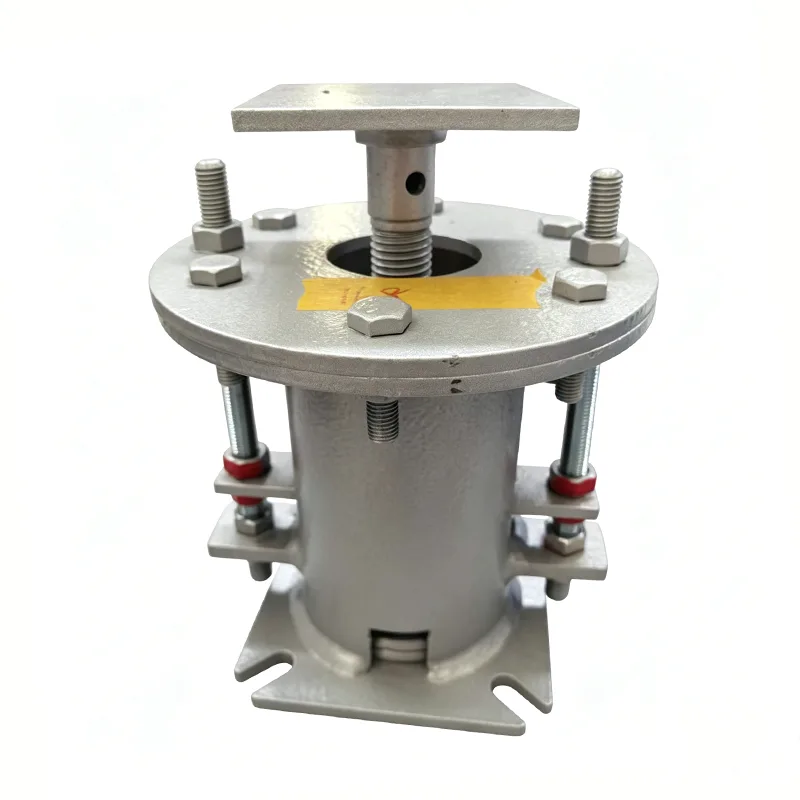

دعامة التعليق الزنبركية عبارة عن دعامة ميكانيكية للأنابيب مصممة لتحمل وزن خط الأنابيب مع السماح بحركة رأسية يمكن التحكم فيها. يستخدم السلوك المرن للزنبرك لاستيعاب الحركة الناتجة عن التغيرات في درجات الحرارة، وأحمال التشغيل، وظروف الخدمة الأخرى.
عندما يسخن أنبوب المعالجة، فإنه يمكن أن يتمدد ويتحرك من موضعه البارد. وعندما يبرد، ينقبض الأنبوب. يمكن للدعم الصلب أن يقيد هذه الحركة ويحتمل أن يخلق ضغطًا إضافيًا على الأنابيب. توفر الشماعة الزنبركية المصممة بشكل صحيح قوة داعمة بينما تسمح للأنبوب بالتحرك ضمن نطاق السفر المصمم له.
وهذا يجعل الدعامات المستندة إلى الزنبرك مفيدة بشكل خاص لخطوط البخار، وأنابيب العمليات ذات درجة الحرارة العالية، وأنظمة توليد الطاقة، ومرافق البتروكيماويات، ومصافي التكرير، والمنشآت الأخرى حيث يجب مراعاة الإزاحة الحرارية أثناء تصميم إجهاد الأنابيب.
بالنسبة لمهندسي المشاريع، لا ينبغي اختيار الدعم ببساطة حسب حجم الأنبوب الاسمي. يجب تقييم حمل التشغيل، والأحمال الساخنة والباردة، والحركة المتوقعة، واتجاه التثبيت، ودرجة الحرارة، وأبعاد الاتصال، ومعايير التصميم المطبقة.
كيف يعمل دعم Spring Hanger؟
مبدأ التشغيل الأساسي واضح ومباشر: تولد مجموعة الزنبرك قوة داعمة يمكن التحكم فيها مع السماح بالإزاحة الرأسية للأنبوب.
- يتم نقل حمولة الأنابيب:تقوم العلاقة بنقل جزء من وزن الأنبوب وحمل التشغيل إلى الهيكل الداعم.
- التغيرات في درجات الحرارة تسبب الحركة:عندما يسخن خط الأنابيب أو يبرد، يؤدي التمدد الحراري أو الانكماش إلى حركة رأسية.
- يجيب الربيع:ينضغط الزنبرك أو يمتد حسب اتجاه وحجم الحركة.
- الحركة لا تزال تحت السيطرة:يستوعب الدعم الإزاحة المصممة بدلاً من إجبار الأنبوب على الوضع الثابت.
- يتم توزيع الحمل:يساعد التحديد الصحيح للدعم على منع التحميل الموضعي المفرط على دعامات الأنابيب والمعدات المتصلة.
في تصميم الأنابيب العملي، تعمل علاقة الزنبرك كجزء من نظام دعم أكبر. يمكن استخدام أحذية الأنابيب والدعامات الصلبة والأدلة والمثبتات والمكونات الأخرى معًا وفقًا لتحليل إجهاد الأنابيب ومتطلبات المشروع.
ما هي المكونات الرئيسية؟
تعتمد موثوقية علاقة الزنبرك على التفاعل بين مجموعة الزنبرك والإسكان وآلية الضبط وأجهزة التوصيل. يتضمن التكوين النموذجي المكونات التالية:
| عنصر | الوظيفة الأساسية | مادة أو ميزة نموذجية |
|---|---|---|
| جمعية الربيع | يوفر قوة دعم يمكن التحكم فيها ويستوعب الحركة | 60Si2MnA أو 50CrVA فولاذ نابض |
| السكن | يحمي ويضع مجموعة الزنبرك | Q235B أو Q345B الكربون الصلب |
| ضبط المسمار | يسمح بتعديل الحمل والارتفاع أثناء التثبيت | البناء الصلب الخاص بالمشروع |
| قضبان التعليق والإكسسوارات | يربط الدعم لخط الأنابيب والهيكل | يتم اختيارها وفقا لمتطلبات المشروع |
| مؤشر النزوح | يظهر موضع الحركة الفعلي | إشارة معايرة واضحة للعيان |
يمكن تخصيص أبعاد الاتصال وملحقاته عندما لا تتوافق التكوينات القياسية مع شروط التثبيت. وهذا مهم بشكل خاص للمشروعات التحديثية أو رفوف الأنابيب المعقدة حيث تكون مساحة التثبيت المتاحة محدودة.
ما هي مزايا الأداء الرئيسية؟
تعويض الحركة الحرارية
الميزة الأساسية هي القدرة على استيعاب حركة الأنابيب العمودية الناتجة عن التغيرات في درجات الحرارة. يمكن أن توفر تصميمات الشماعات الزنبركية القياسية لشركة Tianshun خيارات إزاحة مقدرة بـ 50، 80، 120، 150، و200 مم، اعتمادًا على التكوين المحدد.
دعم الحمل المتحكم فيه
يمكن أن تصبح خطوط الأنابيب الصناعية أثقل بشكل ملحوظ أثناء التشغيل بسبب سوائل المعالجة والعزل وظروف الخدمة المتغيرة. تساعد مجموعة الزنبرك المحددة بشكل صحيح في الحفاظ على الدعم المتحكم فيه طوال دورة التشغيل.
انخفاض انتقال الاهتزاز
يمكن أن تساعد الترتيبات المدعومة بالزنبرك في تقليل النقل المباشر لاهتزاز الأنابيب إلى الأعضاء الهيكلية. يمكن أن يكون ذلك ذا قيمة حول المعدات الدوارة، وأنظمة البخار، ومعدات المعالجة، والمنشآت الأخرى حيث يكون التحكم في الاهتزاز أمرًا مهمًا.
مرونة التثبيت
تسمح آليات التعديل للقائمين بالتركيب بضبط موضع الدعم والتحميل أثناء التثبيت. يمكن أن يؤدي ذلك إلى تبسيط محاذاة المجال مقارنةً بترتيب الدعم الصارم تمامًا.
القدرة على التكيف مع المشاريع المختلفة
يمكن تصميم مجموعات الشماعات الزنبركية لتتناسب مع الأحمال المختلفة ومتطلبات السفر والمواد وأنواع الاتصال والظروف البيئية. توفر Tianshun أيضًا حلولًا مخصصة للحمل الخاص، والإزاحة، ودرجة الحرارة، ومتطلبات الاتصال.
ما هي المعايير الفنية التي يجب على المهندسين التحقق منها؟
قبل طلب علاقة زنبركية، يجب على المهندسين تحديد ظروف التشغيل الفعلية بدلاً من اختيار وحدة فقط وفقاً لقطر الأنبوب. المواصفات التالية مهمة بشكل خاص:
| المعلمة | نطاق تيانشون المرجعي | لماذا يهم؟ |
|---|---|---|
| حمل العمل | 10 ن – 100000 ن | تحديد القدرة الداعمة المطلوبة |
| الإزاحة المقدرة | 50-200 ملم | يجب أن يستوعب حركة الأنابيب المتوقعة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +450 درجة مئوية | يؤثر على المواد واختيار الربيع |
| مادة الربيع | 60Si2MnA/50CrVA | يدعم الأداء الميكانيكي والتعب |
| مواد الإسكان | Q235B / Q345B | يوفر الحماية الهيكلية والدعم |
| المعالجة السطحية | طلاء إيبوكسي غني بالزنك / جلفنة بالغمس الساخن | يحسن الحماية من التآكل |
| المعايير المعمول بها | أنسي/زئبق 20644، جيجابايت/تي 17116، دين 2545 | يساعد على مواءمة المنتج مع مواصفات المشروع |
بالنسبة لمشاريع EPC الدولية، قد يحدد المهندسون أيضًا معايير خاصة بالمشروع، أو شهادات المواد، أو متطلبات الفحص، أو شهادة طرف ثالث. وينبغي تأكيد هذه المتطلبات قبل بدء الإنتاج.
أين يتم استخدام دعامات Spring Hanger؟
تعتبر دعامات الزنبرك مناسبة للأنابيب الصناعية حيث يجب أن يتعايش دعم الحمل مع الحركة الحرارية الخاضعة للتحكم. تشمل التطبيقات الشائعة ما يلي:
- محطة توليد الطاقة الحرارية بالبخار وأنابيب المياه
- أنظمة الأنابيب المساعدة لمحطات الطاقة النووية
- خطوط أنابيب معالجة البتروكيماويات
- فرن تكرير النفط وأنابيب العمود
- خطوط الأنابيب الطرفية للغاز الطبيعي المسال وغاز البترول المسال
- شبكات التدفئة المركزية الحضرية
- أنابيب العمليات الصيدلانية
- الأنابيب الصحية لتجهيز الأغذية
- خطوط البخار ذات درجة الحرارة العالية والضغط العالي
بالنسبة للمنشآت الكيميائية والبتروكيميائية، يمكن أن تكون حماية السطح واختيار المواد ذات أهمية خاصة لأن الدعم قد يتعرض للرطوبة أو الأجواء المسببة للتآكل أو درجات حرارة التشغيل الصعبة.
الدعم المتغير مقابل دعم الربيع الثابت: ما الفرق؟
أحد أهم القرارات في تصميم دعم خطوط الأنابيب هو ما إذا كان التطبيق يتطلب تكوينًا نابضًا متغيرًا أو ثابتًا.
| مقارنة | دعم الربيع المتغير | دعم الربيع المستمر |
|---|---|---|
| القوة الداعمة | يتغير مع تحركات الربيع | مصممة لتبقى ثابتة تقريبًا |
| الاستخدام النموذجي | حركة حرارية معتدلة | حركة كبيرة أو متطلبات صارمة لتغيير الحمل |
| اعتبارات التصميم | تباين الحمل المسموح به | ثبات التحميل طوال السفر |
| تطبيق نموذجي | العملية العامة وأنابيب المرافق | توصيلات البخار الرئيسية والمعدات الحساسة |
قد يكون الدعم الزنبركي المتغير مناسبًا عندما يظل التغيير في قوة الدعم مقبولاً ضمن تصميم ضغط الأنابيب. يمكن النظر في ترتيب زنبركي ثابت عندما تكون المعدات المتصلة بها تغييرات أكثر صرامة في الحمل المسموح به أو حيث من المتوقع أن يكون هناك انتقال عمودي كبير.
يجب أن يعتمد الاختيار الصحيح على تحليل إجهاد الأنابيب في المشروع، وظروف الحمل الساخنة والباردة، واتجاه الحركة، وقيود فوهة المعدات.
كيف يتم اختبار دعامات Spring Hanger؟
يعد ضمان الجودة مهمًا بشكل خاص نظرًا لأن الشماعة الزنبركية هي مكون حامل. يجب أن يتحقق الاختبار ليس فقط من الأبعاد الخارجية ولكن أيضًا من حالة المادة وأداء الزنبرك وسلوك الحمل والطلاء الواقي.
تشمل أنشطة الفحص والاختبار النموذجية ما يلي:
- التفتيش البصري والأبعاد
- تحديد المواد الإيجابية (PMI)، عند الاقتضاء
- اختبار الصلابة
- اختبار الجسيمات المغناطيسية أو اختبار اختراق السائل حيثما ينطبق ذلك
- اختبار حمل الربيع
- التحقق من منحنى الحمولة والإزاحة
- فحص سمك الطلاء
- فحص التجميع النهائي
يمكن توفير تقارير اختبار المصنع وتقارير اختبار المواد للطلبات المعمول بها. بالنسبة للمشاريع التي تتطلب تحققًا إضافيًا، يمكن أيضًا ترتيب فحص طرف ثالث، أو اختبار شاهد، أو اختبار المواد، أو اختبار اللحام غير التدميري، أو فحص ما قبل الشحن وفقًا لمتطلبات العقد.
كيف يجب عليك اختيار دعم Spring Hanger المناسب؟
يبدأ الاختيار الصحيح بالبيانات الهندسية. يجب أن تتضمن حزمة المواصفات المفيدة المعلومات التالية:
- حجم الأنابيب وتكوينها
- الأحمال التشغيلية والمثبتة
- ظروف الحمل الساخنة والباردة
- الإزاحة الرأسية المتوقعة
- اتجاه الحركة
- درجة حرارة التشغيل والتصميم
- ترتيب التركيب المطلوب
- أبعاد الاتصال
- متطلبات المواد والطلاء
- معايير التصميم والتفتيش المعمول بها
بالنسبة للأنظمة المعقدة، يمكن أن يؤدي توفير جدول الدعم المتساوي القياس لإجهاد الأنابيب أو جدول الدعم ذي الصلة إلى تحسين دقة اختيار الشماعات بشكل كبير. يمكن للمهندسين بعد ذلك تقييم ما إذا كان الزنبرك المتغير أو الزنبرك الثابت أو أي ترتيب دعم آخر مناسبًا.
عندما تكون الأبعاد القياسية غير مناسبة، يمكن أن تتضمن حلول الشماعات الزنبركية المخصصة سعات تحميل خاصة، ووصلات غير قياسية، وأبعاد تركيب مخصصة، ومواد مقاومة للتآكل، وتصميمات لبيئات درجات الحرارة العالية أو المنخفضة.
الأسئلة المتداولة حول دعم Spring Hanger
1. ما هو الغرض الرئيسي من دعم الشماعات الزنبركية؟
والغرض الرئيسي منه هو دعم أحمال خطوط الأنابيب مع السماح بالتحكم في الحركة الرأسية الناتجة عن التمدد الحراري والانكماش. يمكن أن يساعد أيضًا في تقليل انتقال الاهتزاز والحفاظ على حالة دعم أكثر استقرارًا أثناء التشغيل.
2. ما هو نطاق التحميل الذي يمكن أن تدعمه شماعات الربيع Tianshun؟
تغطي مجموعة المنتجات القياسية المشار إليها أحمال العمل من 10 نيوتن إلى 100000 نيوتن. ويعتمد الاختيار الفعلي على ظروف تشغيل الأنبوب، ومتطلبات الحمل، والسفر، وبيانات تصميم المشروع.
3. ما مقدار الإزاحة التي يمكن أن تستوعبها علاقة الزنبرك؟
تتضمن خيارات الإزاحة المقدرة القياسية 50 مم، 80 مم، 120 مم، 150 مم، و200 مم. يمكن تقييم متطلبات السفر المخصصة وفقًا لحركة الأنابيب الفعلية.
4. ما هي المواد المستخدمة عادة لتجميع الزنبرك؟
تشمل مواد الزنبرك الشائعة 60Si2MnA و50CrVA. يمكن أن تشتمل مواد الإسكان على الفولاذ الكربوني Q235B وQ345B، بينما قد تستخدم المعالجة السطحية الطلاءات الغنية بالزنك الإيبوكسي أو الجلفنة بالغمس الساخن.
5. متى ينبغي النظر في دعم الربيع المستمر؟
يمكن النظر في دعم زنبركي ثابت عندما يتعرض خط الأنابيب لحركة رأسية كبيرة أو عندما تتطلب المعدات المتصلة قوة دعم لتبقى ثابتة تقريبًا طوال الرحلة المصممة. يجب أن يتبع الاختيار النهائي تحليل إجهاد الأنابيب ومتطلبات المشروع.
6. هل يمكن تخصيص دعامات شماعات الربيع؟
نعم. يمكن أن يغطي التخصيص متطلبات الحمل والإزاحة، واختيار المواد، وأنواع الاتصال، وأبعاد التثبيت، والظروف البيئية، والمتطلبات الأخرى الخاصة بالمشروع.
احصل على حل مخصص للشماعات الزنبركية
يبدأ نظام دعم الزنبرك الموثوق به ببيانات هندسية دقيقة واختيار المواد المناسبة والتصنيع الخاضع للتحكم والاختبار الموثق. تجمع Tianshun بين خبرة تصنيع دعم الزنبرك والخدمات الهندسية المخصصة لتطبيقات الأنابيب الصناعية. إذا كنت تخطط لمشروع طاقة أو بتروكيماويات أو مصفاة أو غاز طبيعي مسال أو تدفئة أو أدوية أو أي مشروع أنابيب آخر، فقم بمشاركة متطلبات الحمل والإزاحة ودرجة الحرارة والاتصال والكمية مع الفريق الهندسي. تعرف على المزيد حول دعم Tianshun Spring Hanger أواتصل بناللحصول على توصية واقتباس خاص بالمشروع.
