دعم الزنبرك المتغير للبتروكيماويات

تعمل أنظمة خطوط الأنابيب في مصانع البتروكيماويات على المدى الطويل في ظل درجات حرارة عالية وضغط مرتفع وبيئات شديدة التآكل وقابلة للاشتعال/الانفجار، وتتطلب 3-5 سنوات من التشغيل المستمر بدون توقف. في مثل هذه الظروف، تكون دعامات الزنبرك الصناعية العادية عرضة لكسر إجهاد الزنبرك، وثقب تآكل الغلاف، والوصلات السائبة. لا تتسبب هذه المشكلات في تركيز الضغط على خطوط الأنابيب مما يؤدي إلى تسرب الوسائط فحسب، بل قد تؤدي أيضًا إلى إغلاق المصانع بشكل غير مخطط له، مما يؤدي إلى خسائر اقتصادية تصل إلى عشرات الملايين من اليوانات.

ومن أجل استهداف هذه المخاطر الخاصة بالصناعة، قمنا بتطوير دعم الزنبرك المتغير للبتروكيماويات المخصص، والذي يتكيف بالكامل مع المتطلبات الصارمة لصناعة البتروكيماويات بدءًا من المواد والهيكل وحتى عمليات التصنيع.

تحديد موضع المنتج الأساسي

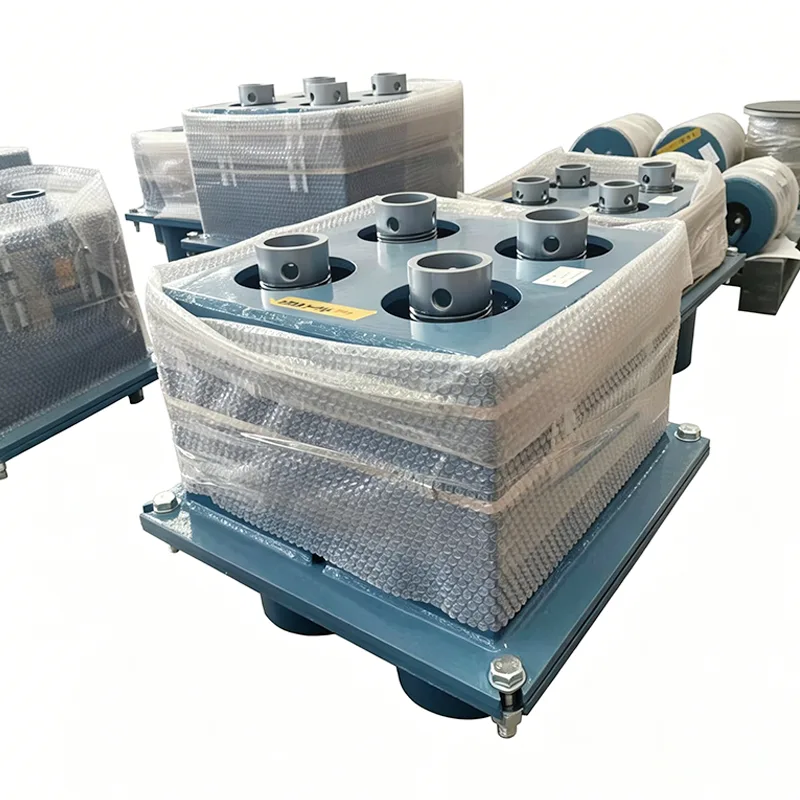

إن دعامة الزنبرك المتغير للبتروكيماويات عبارة عن منتج مرن لدعم خطوط الأنابيب مصمم خصيصًا لمصانع البتروكيماويات. إنه يمتص الإزاحة الرأسية الناتجة عن التمدد والانكماش الحراري لخط الأنابيب من خلال التشوه المرن للينابيع، بينما ينقل أحمال خط الأنابيب بشكل موحد إلى الهياكل المدنية.

دخلت خط أنابيب Yangzhou Tianshun مجال دعم خطوط أنابيب البتروكيماويات في عام 2012. على مدى السنوات الـ 14 الماضية، قمنا بتوريد أكثر من 1.2 مليون مجموعة من المنتجات لأكثر من 280 مشروعًا للتكرير والإيثيلين والغاز الطبيعي المسال في جميع أنحاء العالم، مع التحقق من أداء المنتج من خلال ظروف العمل الفعلية لمدة تصل إلى 12 عامًا.

المواصفات الفنية للمنتج

مطابقة المواد المتدرجة ونظام التصنيع الدقيق

حل التكيف المادي ثلاثي المستويات

استنادًا إلى متطلبات درجة التآكل ودرجة الحرارة لظروف العمل المختلفة، قمنا بإنشاء نظام مواد متدرج لدعم النوابض المتغيرة للبتروكيماويات لتجنب الإفراط في الهندسة أو الأداء غير الكافي:

◀  الدرجة الأساسية: مبيت Q345B + زنبرك 60Si2MnA، مناسب لخطوط أنابيب المرافق ذات درجة الحرارة العادية دون تآكل قوي

◀  درجة متقدمة: هيكل من الفولاذ المقاوم للصدأ 304 + زنبرك 50CrVA مع معالجة جلفنة بالغمس الساخن، مناسب للتآكل المتوسط ​​وخطوط الأنابيب المعالجة أقل من 300 درجة مئوية

◀  درجة خاصة: 316L / مبيت Hastelloy + زنبرك من سبائك النيكل عالي الحرارة، مناسب للتآكل القوي، درجة حرارة عالية 550 درجة مئوية أو -196 درجة مئوية لظروف درجات الحرارة المنخفضة

التحكم في عملية التصنيع الرئيسية

تعتمد جميع المنتجات عمليات إنتاج CNC موحدة، مع إمكانية تتبع الإجراءات الأساسية بنسبة 100%:

◀  لف الزنبرك: باستخدام ماكينات الزنبرك CNC المستوردة من ألمانيا، يتم التحكم في أخطاء الزنبرك وأخطاء القطر في حدود 0.1 مم

◀  المعالجة الحرارية: اعتماد التبريد بالفراغ + ثلاث عمليات تخفيف للتخلص تمامًا من الإجهاد الداخلي للزنبرك، وتحسين مقاومة التعب بنسبة 60%

◀  اللحام: استخدام اللحام بقوس الأرجون، مع اختبار الاختراق بنسبة 100% على اللحامات لضمان عدم وجود مسامية أو شقوق أو عيوب أخرى

◀  المعالجة السطحية: ثلاث عمليات إزالة الصدأ بالسفع الرملي + مادة تمهيدية غنية بالزنك بالإيبوكسي + طبقة علوية من الفلوروكربون، بسماكة طلاء إجمالية ≥120 ميكرومتر

الاختلافات الأساسية عن دعم الأغراض العامة

سيناريوهات التطبيق النموذجية

تُستخدم دعامات النوابض المتغيرة للبتروكيماويات على نطاق واسع في التركيبات الرئيسية في جميع أنحاء سلسلة صناعة البتروكيماويات:

◀  خطوط أنابيب نقل النفط الخام والزيوت المنتجة في وحدات التقطير الجوي والفراغي

◀  تفاعل النفط والغاز، وخطوط أنابيب دوران المحفز في وحدات التكسير الحفزي للسوائل

◀  خطوط أنابيب غاز التكسير ذات درجة الحرارة العالية والإيثيلين ذات درجة الحرارة المنخفضة في وحدات تكسير الإيثيلين

◀  خطوط أنابيب الهيدروجين والمنتجات النفطية عالية الضغط في وحدات المعالجة المائية

◀  خطوط أنابيب الغاز الطبيعي المسال وغاز الغليان في محطات الغاز الطبيعي المسال

◀  خطوط أنابيب المدخل/المخرج ومكافحة الحرائق في مزارع صهاريج الزيت المنتجة

مراقبة جودة العملية الكاملة

لقد أنشأنا نظام جودة مغلق، بدءًا من التصميم وحتى خدمة ما بعد البيع لضمان أن كل دعم زنبركي متغير للبتروكيماويات يلبي أعلى معايير السلامة في صناعة البتروكيماويات:

◀  التحكم في التصميم: باستخدام برنامج CAE لتحليل الضغط والتحسين الهيكلي، تخضع جميع مخططات التصميم لمراجعة من ثلاثة مستويات

◀  التحكم في المواد الخام: يتم الحصول على جميع أنواع الفولاذ من مصانع الصلب الرائدة مثل Baosteel وAngang، مع إخضاع كل دفعة للتحليل الطيفي واختبار الخصائص الميكانيكية.

◀  مراقبة الإنتاج: يتم تعيين نقاط مراقبة الجودة للعمليات الرئيسية، مع مراقبة وتسجيل مفتشي الجودة بدوام كامل طوال الوقت

◀  التحكم قبل الشحن: تخضع كل وحدة لاختبار الحمل الكامل ومعايرة الإزاحة، مع إصدار تقارير المواد وتقارير الاختبار وشهادات المطابقة

◀  التحكم في ما بعد البيع: فترة ضمان لمدة 12 شهرًا مع إصلاح أو استبدال المنتجات المعيبة مجانًا ودعم فني مدى الحياة

نظام إدارة الجودة لدينا معتمد وفقًا لمعايير ISO 9001:2015، وتتوافق جميع المنتجات مع المعايير الدولية بما في ذلك CE وAPI وATEX.

الخدمات الفنية الحصرية

◀  تقييم حالة العمل وحساب الاختيار مجانًا: توفير تحليل الإجهاد الاحترافي وحلول اختيار الدعم/الشماعات بناءً على معلمات خطوط الأنابيب وظروف العمل

◀  تخصيص المنتج غير القياسي: خدمات تصميم فردية لمتطلبات التحميل أو الإزاحة أو مساحة التثبيت الخاصة

◀  إرشادات التثبيت في الموقع: إرسال مهندسين معتمدين لتوجيه عملية التثبيت والتشغيل في الموقع

◀  خدمة الفحص الدوري: تقديم خدمات الفحص والصيانة ربع السنوية لعملاء التعاون السنوي

◀  الاستجابة لقطع الغيار في حالات الطوارئ: إنشاء مستودع مخصص لقطع الغيار لضمان إرسال قطع الغيار في حالات الطوارئ خلال 24 ساعة

الأسئلة المتداولة (الأسئلة الشائعة)

س: هل يمكن تخصيص دعامات النوابض البتروكيماوية المتغيرة بمواد خاصة؟

ج: نعم. بالإضافة إلى نظام المواد القياسي ثلاثي المستويات، يمكننا توفير التخصيصات باستخدام سبائك خاصة مثل Hastelloy C276 وMonel 400 وInconel 625 للتكيف مع الظروف القاسية مثل التآكل القوي ودرجة الحرارة العالية جدًا. وقت التسليم لمنتجات المواد الخاصة عادة ما يكون من 45 إلى 60 يومًا، يرجى استشارة فريق المبيعات لدينا للحصول على التفاصيل.

س: هل يمكن لهذا المنتج تلبية متطلبات التشغيل المستمر بدون توقف لمدة 3-5 سنوات لمصانع البتروكيماويات؟

ج: نعم. لقد مرت دعامات النوابض البتروكيماوية المتغيرة لدينا بـ 150.000 دورة تعب، وعملت بشكل مستمر لمدة تصل إلى 12 عامًا دون أي عطل في ظروف العمل الفعلية. تعتمد جميع المنتجات هيكلًا مزدوجًا مضادًا للارتخاء وتصميمًا مغلقًا بالكامل، مما يمنع بشكل فعال الارتخاء والتآكل أثناء التشغيل، ويلبي متطلبات التشغيل على المدى الطويل بشكل كامل.

س: ما هي وثائق التفتيش المضمنة مع كل منتج عند الشحن؟

ج: يأتي كل منتج مزودًا بوثائق شهادة الجودة الكاملة، بما في ذلك: شهادة اختبار المواد الخام (MTC EN 10204 3.1)، وتقرير اختبار حمل الزنبرك، وتقرير فحص الأبعاد، وشهادة مطابقة المنتج. إذا كان التفتيش من طرف ثالث بواسطة SGS، BV، TUV أو مؤسسات أخرى مطلوبًا، فيمكننا ترتيب ذلك مسبقًا وإصدار التقارير المقابلة.
