دعامات الأنابيب المعزولة

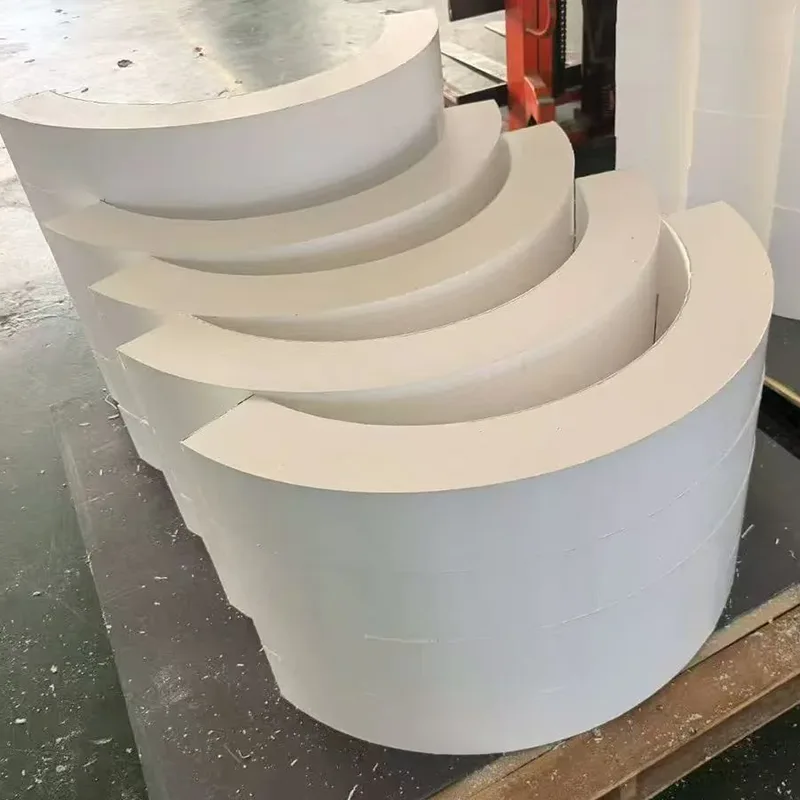

هذا هو دعم مصمم خصيصًا للأنابيب المعزولة، ومصمم هندسيًا لحمل العزل المصنوع من مادة PTFE المصنعة بدقة والمقولبة بالضغط. يوجد حاليًا طلب قوي على هذا المنتج في السوق الروسية. في الصين، تختلف جودة منتجات PTFE بشكل كبير، مما يجعل من الصعب على التجار الدوليين الحصول على سلع عالية الجودة. تستخدم شركتنا مواد متميزة وتقوم بتصنيع الدعامات بأحجام تتراوح من DN20 إلى DN1200.

يعتبر الدعم غير المعزول الموجود على الأنبوب المعزول جيدًا بمثابة ثقب في النظام. على خط الماء المبرد، فإنه يقطر التكثيف. على خط البخار، تشع الحرارة. على الأنابيب المبردة، فإنه يسحب الرطوبة من الهواء ويجمدها صلبة. الهدف من دعم الأنابيب المعزولة هو إغلاق تلك الفجوة - لحمل وزن الأنبوب ومحتوياته والعزل دون إنشاء دائرة كهربائية قصيرة بين الأنبوب والهيكل.

قامت شركة Yangzhou Tianshun بتصميم وتصنيع دعامات الأنابيب المعزولة منذ عام 2012 لشبكات تبريد المناطق، وأنظمة البخار الصناعية، ومحطات الغاز الطبيعي المسال، ومصانع تجهيز الأغذية في جميع أنحاء العالم. نحن نبني كل دعامة كمجموعة واحدة تم اختبارها على الحمل مع كتلة العزل المدمجة بالكامل، لذلك لا يتعين عليك تصنيع العازل الحراري في الموقع.

كيف يعمل الكسر الحراري

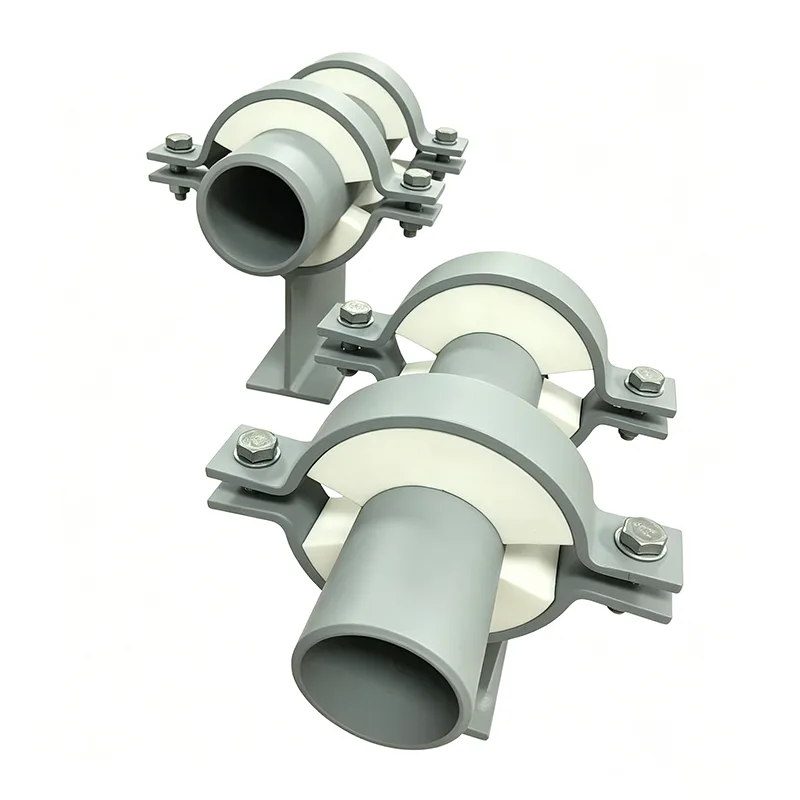

في الحذاء الأنبوبي القياسي، يرتكز السرج المعدني مباشرة على لوحة القاعدة المعدنية. الحرارة أو البرودة تجري مباشرة من خلال. في الدعم المعزول، توجد كتلة عازلة صلبة بين الجزأين المعدنيين. ينتقل حمل الأنبوب من السرج إلى العزل، ومن العزل إلى لوحة القاعدة. لا يلمس السرج لوحة القاعدة في أي وقت. يتم تصنيع الكتلة لتتناسب مع قطر الأنبوب على أحد الوجهين والقاعدة الفولاذية على الجانب الآخر، مما يوفر اتصالًا كاملاً وبدون أحمال نقطية.

يتم اختيار مادة الكتلة لتظل قوية عند درجة حرارة التصميم. يعمل بولي إيزوسيانورات عالي الكثافة (PIR) في خطوط المياه المبردة والجليكول. يتعامل الزجاج الخلوي مع الخدمة المبردة حتى -196 درجة مئوية ويوفر نفاذية بخار الماء قريبة من الصفر. تأخذ سيليكات الكالسيوم خطوط البخار والزيت الساخن حتى 650 درجة مئوية. يتم فحص قوة ضغط الكتلة مقابل حمل الاختبار المائي الكامل - وليس فقط الوزن التشغيلي - لذلك لن تنسحق أثناء التشغيل.

حاجز بخار لا يتوقف عند الدعم

في الأنابيب الباردة، يعد دخول الرطوبة أكبر تهديد على المدى الطويل. سيؤدي بخار الماء الذي يخترق العزل في النهاية إلى تكثيف سطح الأنبوب أو تجميده أو تآكله. تم تصميم دعاماتنا المعزولة بطوق إغلاق معدني مستمر حول كتلة العزل. يقوم طاقم الموقع بتمرير الغلاف العازل للأنابيب حتى هذا الطوق ويغلقه بمادة لاصقة أو شريط. لا فجوة. لا يوجد رقعة مقطوعة يدويًا. مجرد ختم بخار نظيف وقابل للفحص ويبقى محكمًا.

عندما يحتاج الأنبوب إلى الانزلاق، يبقى العزل في مكانه

تتوسع العديد من الخطوط المعزولة وتتقلص مع درجة الحرارة. الدعم الثابت سيحارب تلك الحركة. نقوم بدمج سطح منزلق منخفض الاحتكاك مباشرة في مجموعة الدعم. يتم ربط صفائح الفولاذ المقاوم للصدأ المصقولة بالجانب السفلي من كتلة العزل (أو بلوحة توزيع الأحمال الموجودة أسفلها). يتم ربط وسادة PTFE أو الجرافيت المشربة بالجزء العلوي من لوحة القاعدة. ينزلق السطحان ضد بعضهما البعض بمعامل احتكاك منخفض بدرجة كافية بحيث تتمكن القوى الحرارية للأنبوب من التغلب عليه. يتم وضع الواجهة المنزلقة بالكامل داخل هيكل الدعم، وهي محمية من الغبار والحصى والماء، لذلك تظل حرة الحركة طوال عمر النظام.

تم تصميمه ليتوافق مع مواصفات الأنابيب الخاصة بك، وليس كتالوجًا

نحن لا نختار دعامة معزولة من على الرف. يتم تكوين كل طلب وفقًا لما يلي:

حجم الأنبوب وسمك الجدار

المواد العازلة وسمكها

درجات حرارة التشغيل والتصميم

أحمال الدعم (الوزن الساكن، الاختبار المائي، العرضي)

متطلبات الحركة (الشريحة المحورية، المرساة الثابتة، الدليل الجانبي)

التعرض البيئي (داخلي، خارجي، ساحلي، مغسول، منطقة حريق)

المكونات الفولاذية مصنوعة من الفولاذ الكربوني المجلفن بالغمس الساخن بشكل قياسي، مع الفولاذ المقاوم للصدأ (304L، 316L) المتوفر للتطبيقات المسببة للتآكل أو الصحية. يتم إجراء جميع عمليات اللحام الهيكلي بواسطة عمال لحام مؤهلين بموجب إجراءات معتمدة.

التطبيقات عبر القطاعات

الماء المبرد وتبريد المناطق: لا يوجد تكثيف، ولا يقطر، ولا يوجد CUI.

البخار والماء الساخن: الحد الأدنى من فقدان الحرارة، ودرجات حرارة اللمس الآمنة، وألواح منزلقة تستوعب التوسع.

المبردة والغاز الطبيعي المسال: كتل عازلة من الزجاج الخلوي، وأجسام من الفولاذ المقاوم للصدأ، وأحذية باردة تمنع تكون الجليد على الهيكل.

المواد الغذائية والأدوية: الفولاذ المقاوم للصدأ، والتشطيبات الصحية، والعزل المغلف، والتوافق الكامل مع الغسيل.

النفط والغاز: مواد الخدمة الحامضة، والخيارات المقاومة للحريق، والتصميمات المانعة للبخار للبيئات الساحلية والبحرية.

الوثائق التي تدعم كل أمر

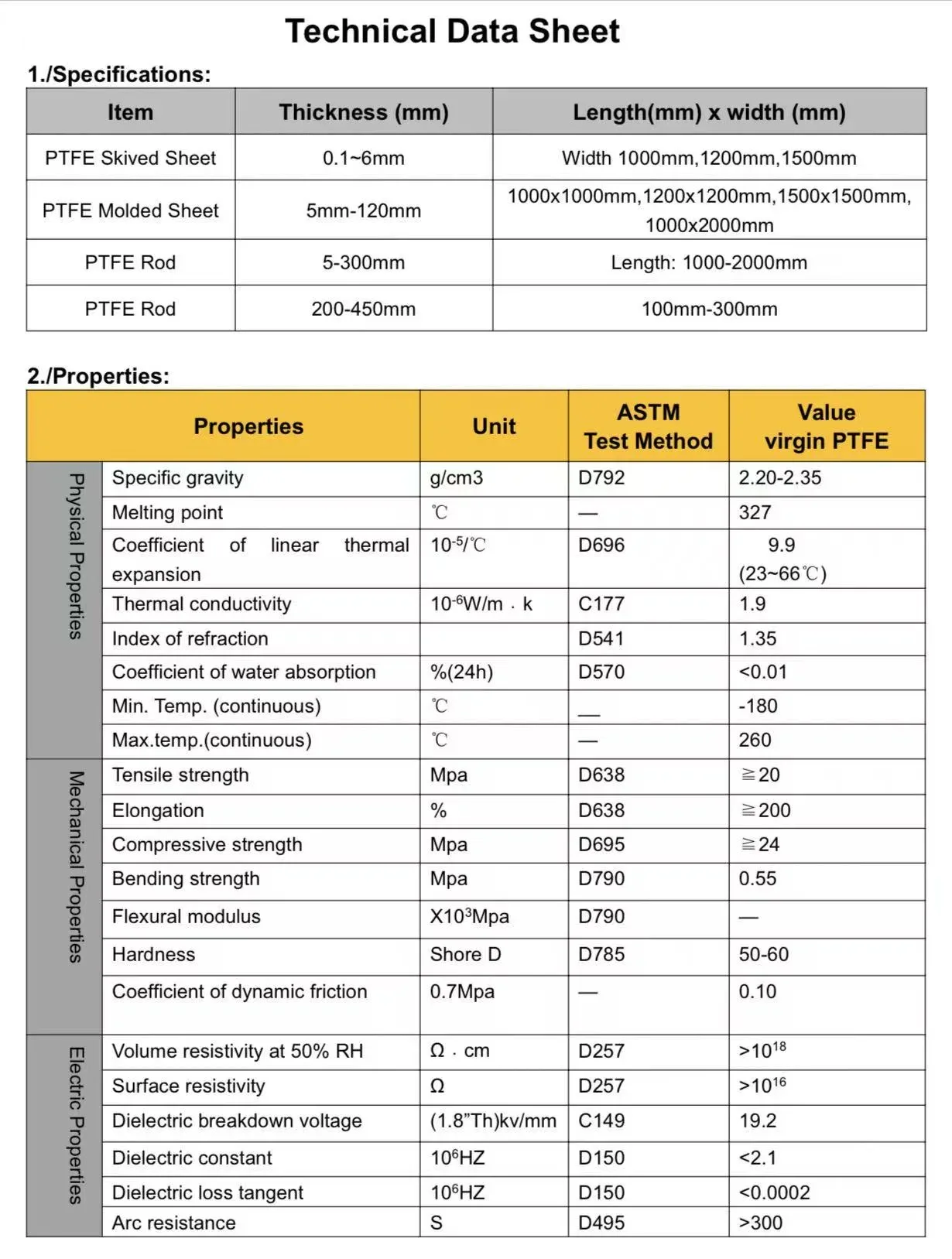

تشتمل كل شحنة على شهادات المواد EN 10204 Type 3.1، وأوراق بيانات العزل مع قوة الضغط وقيم التوصيل الحراري، وتقارير فحص الأبعاد، وشهادات اختبار الحمل عند الحاجة. بالنسبة لمشاريع النفط والغاز، يمكننا تقديم تقارير اختبار HIC ووثائق الامتثال لـ NACE. بالنسبة لتطبيقات المواد الغذائية، تعد تقارير تشطيب الأسطح وإعلانات المواد قياسية.

التعليمات

س: هل يمكنك مطابقة أي نوع وسمك للعزل؟

ج: نعم. نقوم بتشكيل كتلة العزل وفقًا للقطر الخارجي للأنبوب وسمك العزل، واختيار مادة الكتلة لدرجة حرارة التشغيل الخاصة بك.

س: هل تقومون بتوريد الوحدة الكاملة بما في ذلك اللوحة المنزلقة إذا كانت هناك حاجة للحركة؟

ج: نعم. يمكننا دمج لوحة شرائح PTFE أو الجرافيت في القاعدة، وكلها محاطة بجسم الدعم.

س: كيف تمنع كتلة العزل من البلل؟

ج: يتم تغليف الكتلة بالكامل في جسم الدعم الفولاذي، ونحن نقدم طوق إغلاق معدني لتوصيل حاجز البخار المستمر بعزل الأنابيب.

س: ماذا لو كان الأنبوب الخاص بي مصنوعًا من الفولاذ المقاوم للصدأ أو يتطلب ظروفًا صحية؟

ج: نقوم بتصنيع الدعامة الكاملة من الفولاذ المقاوم للصدأ 304L أو 316L مع أسطح مخللة ومخملة، مناسبة للغسل والبيئات المخصصة للطعام.

س: هل يمكنني الحصول على نسخة مقاومة للحريق؟

ج: نعم. يمكننا دمج مواد الحماية من الحرائق السلبية المصنفة للتعرض للحرائق السليولوزية أو الحرائق النفاثة، مع الحفاظ على سلامة الحاملة للفترة المطلوبة.

تعتبر دعامة الأنابيب المعزولة مكونًا صغيرًا في مشروع كبير، ولكن العنصر الفاشل - العزل المسحوق، وحاجز البخار المنفصل، ولوحة الانزلاق المضبوطة - يمكن أن يؤدي إلى إيقاف التشغيل غير المخطط له. لقد قمنا بتقديم خدمات الدعم هذه لأكثر من عقد من الزمن، حيث نقوم بالشحن إلى أكثر من 45 دولة، ويأتي أكثر من 70% من أعمالنا من عملاء متكررين. يوجد هذا السجل لأننا نتعامل مع كل دعم باعتباره تجميعًا هندسيًا، وليس عنصرًا في المخزون. أرسل لنا جدول الأنابيب الخاص بك ومواصفات العزل. سنعيد عرضًا محدد الأبعاد وسعرًا ثابتًا خلال يوم واحد.
