عندما يتجاوز حمل خط أنابيب واحد 300 كيلو نيوتن ويتجاوز الإزاحة الحرارية 200 مم، فإن دعامات الزنبرك الثابتة العادية تكون عرضة للتشوه الهيكلي، وكسر قضيب التوصيل، وفقدان دقة القوة الثابتة وغيرها من الأعطال. تؤدي مثل هذه الأعطال إلى تركيزات إجهاد في خطوط الأنابيب تتجاوز القيم المسموح بها، مما يؤدي إلى تمزق فوهات المعدات، وتسرب متوسط، وحتى الإغلاق غير المخطط له للمحطة بأكملها. قد يؤدي حادث إغلاق واحد إلى خسائر تصل إلى عشرات الملايين من الرنمينبي.

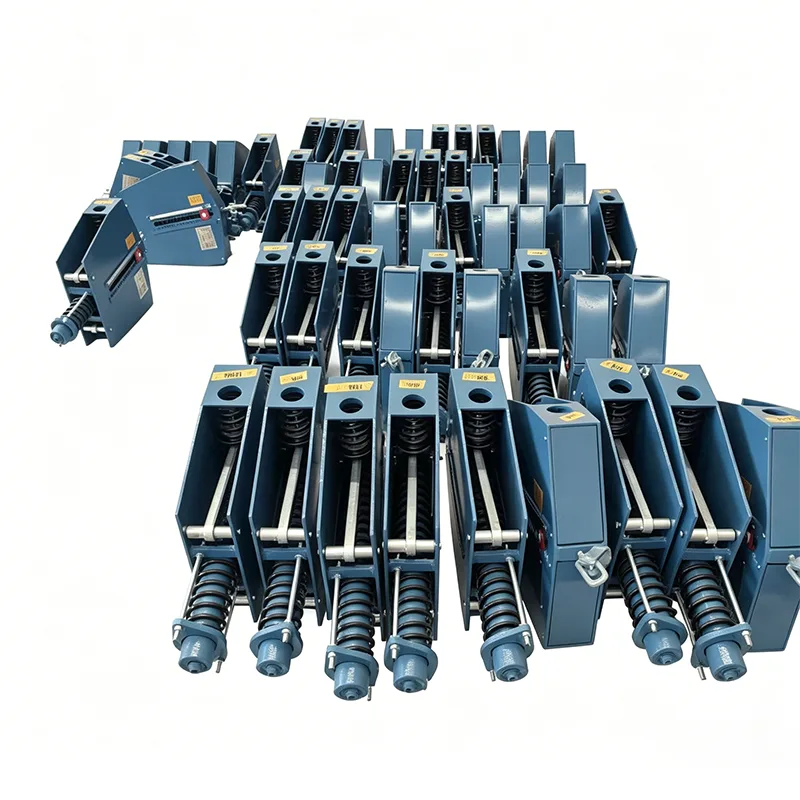

إن دعم الزنبرك الثابت للخدمة الشاقة عبارة عن معدات دعم خاصة للخدمة الشاقة تم تطويرها لمواجهة التحديات في ظل ظروف التشغيل القاسية هذه. لقد تم تصميمه خصيصًا لأنظمة خطوط الأنابيب الكبيرة ذات الأحمال التي تزيد عن 500 كيلو نيوتن والإزاحات في حدود 400 مم.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |
إن دعامة الزنبرك الثابتة للخدمة الشاقة عبارة عن جهاز دعم لخطوط الأنابيب للخدمة الشاقة يوفر قوة دعم ثابتة عبر الشوط الكامل من خلال آلية توازن اللحظة الدقيقة.
بدأت شركة Yangzhou Tianshun Pipeline البحث والتطوير لخط الإنتاج هذا في عام 2015، باستثمار إجمالي قدره 12 مليون يوان صيني في معدات الإنتاج المخصصة ومرافق الاختبار. تم الآن إنشاء مجموعة منتجات كاملة، تتميز بقدرة تحميل قصوى تبلغ 2000 كيلو نيوتن وإزاحة قصوى تبلغ 600 مم، مما يجعلها تحتل المرتبة الأولى على المستوى المحلي.
تركز فلسفتنا الأساسية في التصميم على السلامة الزائدة: حيث تم تصميم جميع المكونات المهمة باستخدام عوامل أمان أعلى من معايير الصناعة لضمان هوامش أمان كافية حتى في ظل ظروف العمل القاسية. وفي الوقت نفسه، يؤدي تحسين الهيكل إلى تقليل الحجم والوزن الإجماليين دون المساس بالقوة الهيكلية، وخفض تكاليف التركيب والنقل.
1. تكرار الإطار الرئيسي: مصنوع من صفائح فولاذية ملحومة بشكل متكامل بسمك 20-50 مم ومزودة بمقويات طولية وعرضية، مما يرفع الصلابة الإجمالية بنسبة تزيد عن 60%.
2. تكرار نظام الزنبرك: يضمن التصميم المتوازي متعدد الزنبركات أن النوابض المتبقية يمكنها تحمل أحمال خطوط الأنابيب بشكل كامل حتى في حالة فشل أحد الزنبركات.
3. تكرار آلية النقل: تقضي قضبان التوصيل المزدوجة المتزامنة على مخاطر انهيار الدعم الناجمة عن كسر القضيب الفردي.
تتوفر ست سلاسل قياسية من دعامات الزنبرك الثابتة للخدمة الشاقة لتغطية معظم سيناريوهات التطبيقات الصناعية للخدمة الشاقة:
|
سلسلة الموديل |
نطاق الحمل المقدر (كيلو نيوتن) |
نطاق الإزاحة المقدر (مم) |
نطاق درجة حرارة التشغيل (°C) |
المعيار المطبق |
|
HD-500 |
300-500 |
200، 300 |
-40 ~ +450 |
جيجابايت/ت 17116.2 |
|
HD-800 |
500-800 |
200، 300، 400 |
-40 ~ +450 |
جيجابايت/ت 17116.2 |
|
HD-1200 |
800-1200 |
300، 400 |
-40 ~ +550 |
أنسي/ أسم B31.1 |
|
HD-1600 |
1200-1600 |
300، 400، 500 |
-40 ~ +550 |
أنسي/ أسم B31.1 |
|
اتش دي-2000 |
1600-2000 |
400، 500، 600 |
-196 ~ +550 |
أبي رب 551 |
يتم تقديم درجات المواد المخصصة والتصميمات المخصصة بناءً على طلب العميل لجميع الموديلات.
يتم تطبيق نظام تحقق صارم وشامل لضمان أداء موثوق به في ظل الظروف القاسية. تخضع كل دعامة زنبركية ثابتة للخدمة الشاقة لخمسة إجراءات فحص إلزامية:
|
البند التفتيش |
معيار التفتيش |
تردد التفتيش |
معيار التأهيل |
|
اختبار المواد الخام الفيزيائية والكيميائية |
جيجابايت/تي 228، جيجابايت/تي 229 |
100% لكل دفعة |
يتوافق مع معايير مواصفات المواد |
|
اختبار اللحام غير المدمر (NDT) |
جيجابايت/ت 11345 |
100% |
خالية من الشقوق والمسامية وشوائب الخبث |
|
اختبار معايرة حمل الزنبرك |
جيجابايت/ت 1239.2 |
100% |
تحمل الحمل ≥ ±3% |
|
اختبار القوة الثابتة للسكتة الدماغية الكاملة |
جيجابايت/ت 17116.2 |
100% |
معدل تقلب الحمل ≥ 5% |
|
اختبار التحمل التعب |
جيجابايت/ت 16947 |
أخذ العينات لكل دفعة |
لا يوجد فشل بعد 150.000 دورة |
تتم أرشفة جميع سجلات الفحص لمدة لا تقل عن 15 عامًا ويمكن للعملاء الوصول إليها في أي وقت. مختبرنا للاختبار حاصل على اعتماد CNAS، ويقدم نتائج اختبار معترف بها دوليًا.
اعتبارًا من مايو 2026، تم نشر دعامات النوابض الثابتة للخدمة الشاقة عبر 120 مشروعًا صناعيًا واسع النطاق في جميع أنحاء العالم، بما في ذلك:
◀ مجمع تكرير وتكامل كيميائي بقدرة 10 ملايين طن سنويًا: تم توفير 320 مجموعة من دعم HD-800 وHD-1200
◀ محطة طاقة نووية بقدرة مليون كيلوواط: تم توفير 156 مجموعة من الدعامات الزنبركية الثابتة عالية التحمل من فئة السلامة النووية
◀ محطة استقبال الغاز الطبيعي المسال بقدرة 20 مليون طن سنويًا: تم توفير 89 مجموعة من الدعامات الزنبركية الثابتة المخصصة للخدمة الشاقة ذات درجة الحرارة المنخفضة
◀ محطة طاقة حرارية بقدرة 3000 ميجاوات: يتم توفير 245 مجموعة من الدعامات الثقيلة لخطوط أنابيب البخار الرئيسية
إن الأداء المثبت عبر هذه المشاريع البارزة يؤكد الموثوقية والاستقرار المتميزين، بينما يزودنا بخبرة هندسية واسعة في تصميم أنظمة دعم خطوط الأنابيب للخدمة الشاقة.
يتم توفير حزم تسليم مخصصة للدعامات الزنبركية الثابتة للخدمة الشاقة للمشاريع واسعة النطاق:
1. فريق المشروع المخصص: يتم تعيين مدير مشروع متخصص ومهندس فني ومهندس جودة لكل مشروع رئيسي للإشراف على تقدم الدورة الكاملة.
2. الشحن المرحلي: يتم تسليم الدُفعات وفقًا للجداول الزمنية لبناء الموقع لتقليل أعباء التخزين في الموقع.
3. خدمة القبول في الموقع: يتم إرسال المهندسين لإجراء قبول المنتج وإرشادات التثبيت في الموقع.
4. الدعم الفني الاحتياطي في الموقع: يتوفر الدعم الهندسي المقيم أثناء مراحل التثبيت القصوى.
5. خدمة المتابعة طويلة الأمد: عمليات تدقيق الحالة التشغيلية السنوية بعد التشغيل مع توصيات الصيانة الاحترافية.
نحن نقدم فترة ضمان مدتها 18 شهرًا، أي 6 أشهر أطول من متوسط الصناعة. بالنسبة لعيوب الجودة التي تنشأ خلال تغطية الضمان، نضمن زمن استجابة يبلغ 48 ساعة واستكشاف الأخطاء وإصلاحها في الموقع خلال 72 ساعة.
س: ما هو الحد الأقصى للحمل والإزاحة التي يمكن تحقيقها بالنسبة للدعامات الزنبركية الثابتة للخدمة الشاقة؟
ج: تصل النماذج القياسية إلى أقصى حمولة تبلغ 2000 كيلو نيوتن والحد الأقصى للإزاحة 600 مم. تتوفر تصميمات مخصصة للمتطلبات الكبيرة جدًا، وهي قادرة على حمل ما يصل إلى 3000 كيلو نيوتن وإزاحة 800 مم.
س: هل المنتجات مناسبة لخدمة درجات الحرارة المنخفضة؟
ج: نعم. تعتمد المتغيرات الخاصة ذات درجات الحرارة المنخفضة الفولاذ المقاوم للصدأ 304 أو 316L، والذي تم التحقق من صحته من خلال اختبار تأثير درجات الحرارة المنخفضة، ويمكن أن تعمل بثبات عند -196 درجة مئوية للغاز الطبيعي المسال، والإيثيلين وأنظمة خطوط الأنابيب المبردة الأخرى.
س: ما هي المهل الزمنية القياسية؟
ج: تتمتع النماذج القياسية بمهلة تتراوح بين 45 إلى 60 يومًا؛ تستغرق الوحدات المخصصة من 60 إلى 90 يومًا حسب التعقيد. يتوفر الإنتاج السريع للمشاريع العاجلة، مع أقصر مهلة قدرها 30 يومًا.
