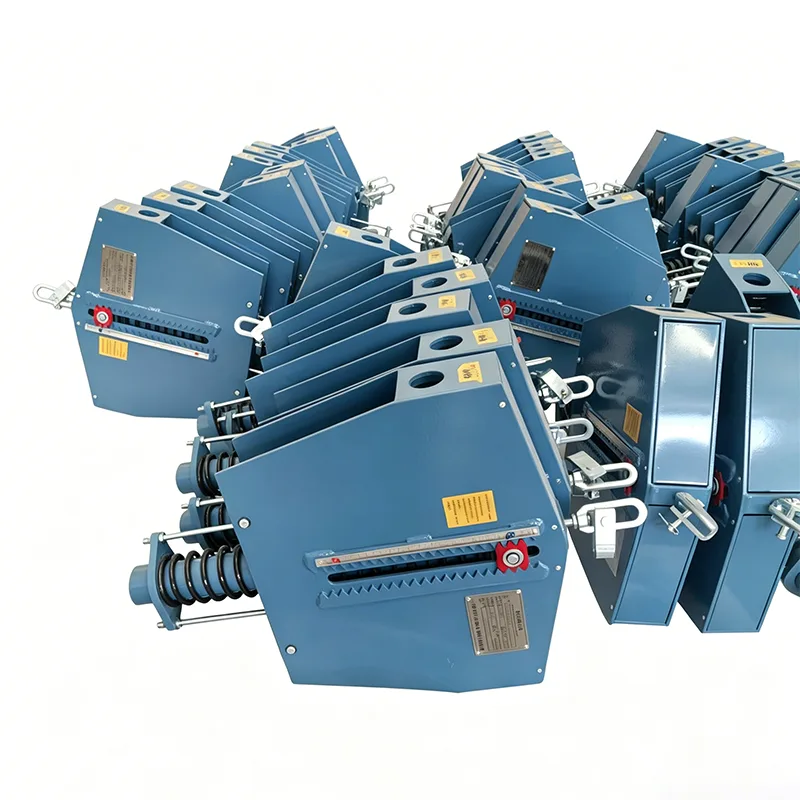

دعم زنبركي ثابت لخطوط أنابيب الطاقة

في شبكات خطوط أنابيب الغاز الطبيعي والغاز الطبيعي المسال والطاقة الهيدروجينية وشبكات خطوط أنابيب نقل الطاقة التقليدية، غالبًا ما تمتد أنظمة خطوط الأنابيب في بيئات جغرافية معقدة وتتحمل التمدد والانكماش الحراري الشديدين. بدعم من 14 عامًا من التراكم الفني في تكنولوجيا دعم خطوط الأنابيب، قامت شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. بتطوير دعم الربيع المستمر لخط أنابيب الطاقة خصيصًا لسيناريوهات نقل الطاقة. يعتمد هذا المنتج آلية توازن اللحظة الدقيقة لضمان بقاء حمل الدعم ثابتًا عندما يخضع خط الأنابيب للإزاحة الرأسية ذات الامتداد الكبير. تتجنب هذه الميزة بشكل فعال الضغط الإضافي الناتج عن نقل الحمولة إلى المعدات الحساسة مثل الصمامات والضواغط، وهي مكون رئيسي يضمن التشغيل الآمن والمستقر لشبكات خطوط أنابيب الطاقة لمسافات طويلة.

منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.

يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.

تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.

المواصفات الفنية للمنتج

جدول مواصفات شماعات الزنبرك الثابت	مثال
الموديل/السلسلة	الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH
الحمولة (التشغيل)	0.1 كيلو نيوتن - 500 كيلو نيوتن
إجمالي السفر	50 مم، 100 مم، 200 مم، 400 مم
السفر الفعلي	ما يصل إلى 600 ملم
انحراف الحمل (التسامح)	±5% (قياسي) / ±3% (عالي الدقة)
موقف التثبيت	أفقي / عمودي
تشطيب السكن	مجلفن بالغمس الساخن / إيبوكسي
درجة حرارة التشغيل.	-20 درجة مئوية إلى +80 درجة مئوية (محيط)
مادة لفائف الربيع	60Si2Mn / 50CrVA
نطاق تعديل الحمل	±10% (ضبط المجال)

القدرة على التكيف الهندسي ومزايا التشغيل والصيانة

في البناء الفعلي لخطوط أنابيب الطاقة وتشغيلها، يعالج تصميم الدعم النابض الثابت لخطوط أنابيب الطاقة بشكل كامل نقاط الضعف الخاصة بالبناء في الموقع والصيانة اللاحقة:

قفل الحالة الباردة والتركيب السريع: قبل التسليم، يتم ضغط الزنبرك مسبقًا وإغلاقه في موضع التثبيت في الحالة الباردة وفقًا لتقرير حساب إجهاد نظام خطوط الأنابيب. في الموقع، لا يلزم سوى الضبط الدقيق للخيط وتثبيت الجذر للوصول إلى حالة الضغط المصممة، مما يؤدي إلى تقصير فترة بناء صالات الأنابيب بشكل كبير.

مراقبة التشغيل المرئية: بفضل لوحات مؤشر الإزاحة الخارجية ومقاييس الحمولة عالية الدقة، يمكن لموظفي التشغيل والصيانة الحكم بشكل حدسي على ما إذا كان خط الأنابيب في موضع العمل المصمم أثناء الفحص اليومي دون تفكيك الغلاف، مما يسهل الكشف في الوقت المناسب عن استقرار خط الأنابيب أو التشوه غير الطبيعي.

طرق تجذير مرنة: يتم توفير مجموعة متنوعة من حلول توصيل الجذر (مثل الألواح المفردة الملحومة، والأطواق، وموصلات الهيكل الفولاذي، وما إلى ذلك)، والتي يمكن أن تحقق تجذيرًا مستقرًا سواء لمعارض الأنابيب العلوية، أو جسور الأنابيب التي تعبر النهر أو أجسام المعدات.

نظام صارم للتصنيع ومراقبة الجودة

باعتبارها خط الدفاع عن سلامة البنية التحتية للطاقة، فإن عملية الإنتاج الكاملة للدعم المستمر لخط أنابيب الطاقة تتبع معايير صارمة لمراقبة الجودة:

يتم إجراء اختبار داخلي شامل على كل منتج قبل الشحن

قبل الشحن، يمر كل منتج بعملية اختبار داخلية كاملة. تتضمن هذه العملية فحص الأبعاد والفحص البصري، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، واختبار MT/PT غير المدمر حيثما ينطبق ذلك، واختبار حمل الزنبرك مع منحنيات إزاحة الحمل، وقياس سمك الطلاء. يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

توضيح بشأن اعتماد الطرف الثالث

إن الاختبار الداخلي ليس هو نفسه اختبار الطرف الثالث المعتمد من قبل ILAC. إذا كان هناك حاجة إلى اختبار شاهد من طرف ثالث أو اختبار معملي، فيمكن تقديمه كخدمة اختيارية منفصلة.

خدمات التفتيش الاختيارية لطرف ثالث (يتم عرضها بشكل منفصل)

1. اختبار المواد

تغطي هذه الخدمة تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

تشمل الطرق المتاحة اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

تم تضمين منحنيات إزاحة الحمل.

4. فحص الحماية من التآكل لطلاء الطلاء بالإيبوكسي بالغمس الساخن

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

مميزاتنا المميزة

تم قياسه وفقًا لنظام دعم الأنابيب الدولي LISEGA

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA.

أكثر من مجرد مورد محلي قياسي

على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نوفر منحنى إزاحة الحمل مع كل وحدة زنبركية. نحن نساعد أيضًا في ترتيب اختبارات SGS من طرف ثالث وعمليات التفتيش المعتمدة، وندعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

لماذا تختار الدعم الربيعي المستمر لخط أنابيب الطاقة من Tianshun؟

تجربة عميقة في مشاريع الطاقة: تعمل المنتجات بشكل مستقر في محطات الغاز الطبيعي المسال وخطوط أنابيب نقل الغاز الطبيعي لمسافات طويلة ومشاريع التكرير في أكثر من 40 دولة حول العالم، مع تحمل اختبارات المناخات القاسية وظروف العمل المعقدة.

الدعم الهندسي للعملية الكاملة: نحن نقدم خدمات فنية للعملية الكاملة بدءًا من تحليل إجهاد خطوط الأنابيب (محاكاة CAESAR II)، وحساب اختيار النوع إلى إرشادات التثبيت في الموقع، مما يضمن أن كل دعم يتوافق بدقة مع ظروف العمل.

تسليم موثوق لسلسلة التوريد: بالاعتماد على خطوط الإنتاج الآلية ومعدات الاختبار الكاملة في قاعدة جيانغسو الخاصة بنا، نضمن تسليم المواد في الوقت المحدد وبجودة عالية لمشاريع الطاقة واسعة النطاق.

دعم كامل لدورة الحياة: نقوم بإنشاء ملفات المشروع الحصرية ونقدم تقييم الحالة وإعادة ضبط الأحمال وإرشادات الاستبدال أثناء صيانة إيقاف التشغيل، مما يقلل من مخاطر التشغيل والصيانة لشبكات خطوط الأنابيب.
