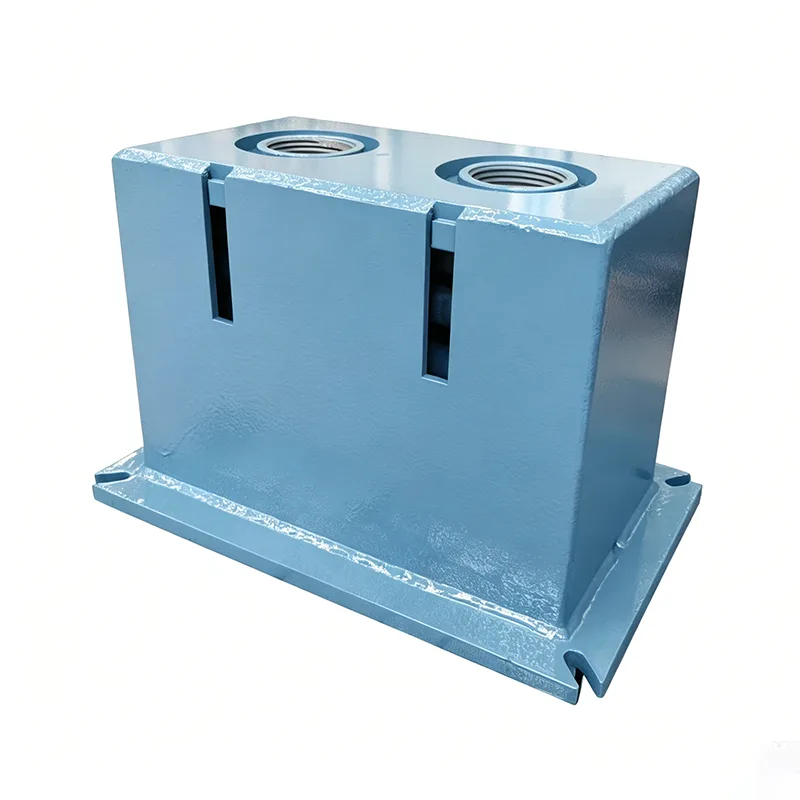

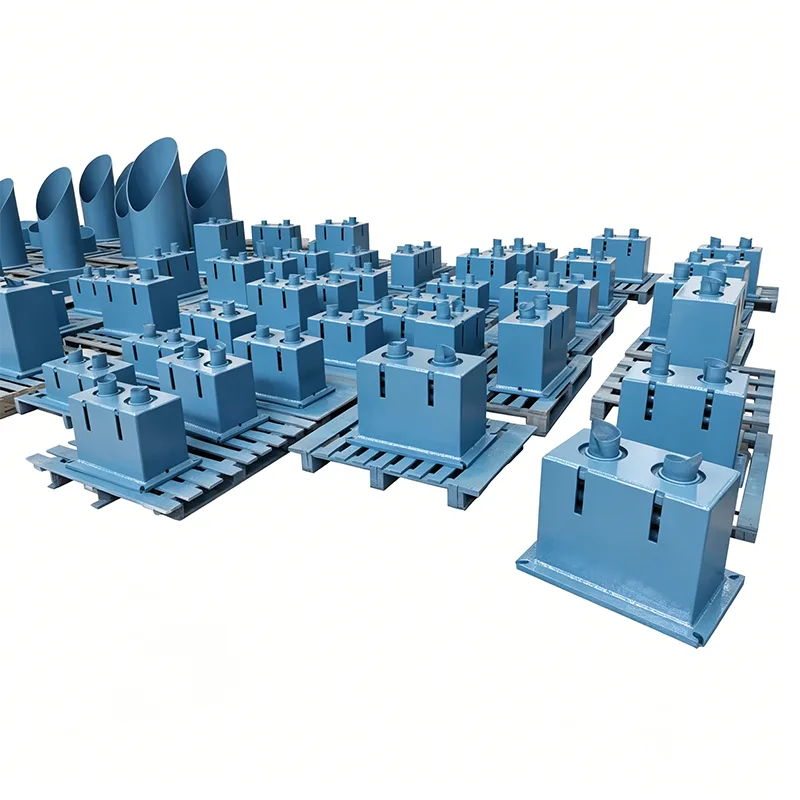

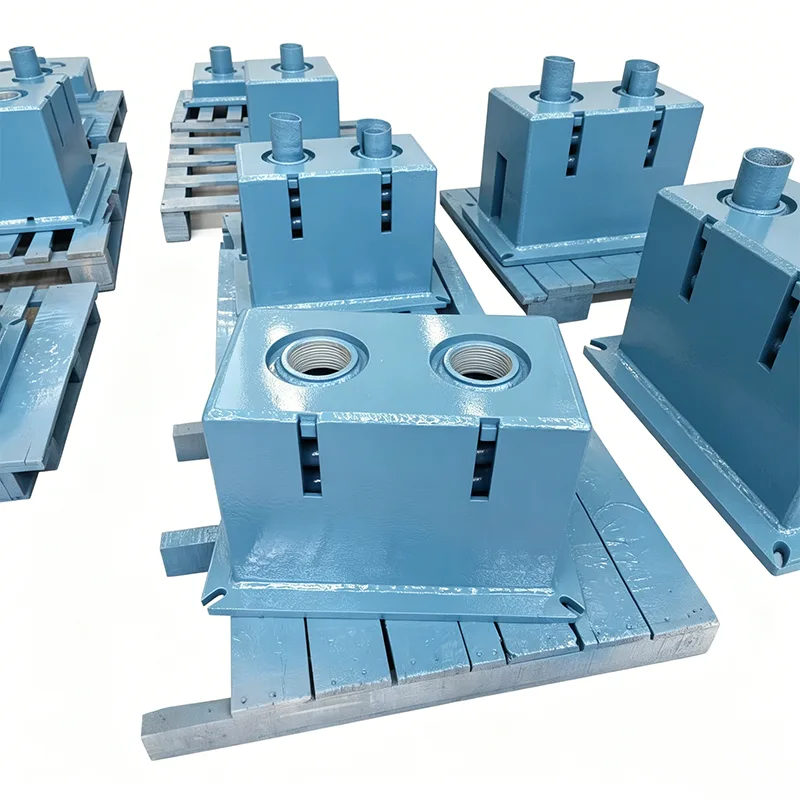

يدعم الربيع الكبير

تأسست شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. في عام 2012، وتتمتع بخبرة واسعة في مجال البحث والتطوير والتصنيع في حلول دعم خطوط الأنابيب للخدمة الشاقة. إن دعامات الزنبرك الكبيرة الخاصة بنا عبارة عن خط إنتاج مخصص تم تطويره لظروف التحميل العالية للغاية، مما يكسر حد الحمولة لشماعات الزنبرك التقليدية. تم تصميمها حصريًا للسيناريوهات القصوى مع نقاط رفع فردية تتجاوز 100 طن، وقد تم نشرها بنجاح في العديد من مشاريع الطاقة الرئيسية على المستوى الوطني.

ما هي ظروف العمل الشاقة؟ نقاط الألم في الصناعة

في مشاريع الطاقة والبتروكيماويات واسعة النطاق، تشمل خطوط الأنابيب ذات الأحمال الشديدة ما يلي:

خطوط الأنابيب ذات القطر الكبير جدًا وذات الجدران السميكة: DN1200+، سمك الجدار ≥50 مم، الوزن لكل متر أكثر من 5 طن

خطوط أنابيب توصيل المعدات الكبيرة: مدخل/مخرج المفاعلات، أفران التسخين، توربينات البخار، نقطة رفع واحدة تزيد عن 100 طن

أنابيب حامل الأنابيب طويلة المدى: تمتد ≥30 مترًا، مع أحمال مركزة ضخمة

خطوط الأنابيب المصنوعة من السبائك الخاصة: خطوط الأنابيب المصنوعة من الفولاذ المزدوج والسبائك القائمة على النيكل، وهي أثقل بكثير من الفولاذ الكربوني بسبب كثافة المواد العالية

حدود المنتجات التقليدية:

عادةً لا يتجاوز الحد الأقصى للحمل للشماعات الزنبركية القياسية 40 طنًا

تتشوه الهياكل العادية وتفقد ثباتها فوق 80 طنًا

يفشل الاتصال المتوازي متعدد المجموعات في ضمان المزامنة، مما يتسبب في تحميل غريب الأطوار

عدد قليل جدًا من الشركات المصنعة المحلية يمكنها إنتاج دعامات تزيد عن 100 طن بشكل موثوق

تم تصميم دعامات Big Ton Spring خصيصًا لحل هذا التحدي على مستوى الصناعة.

المواصفات الفنية للمنتج

الاختراقات التكنولوجية الأساسية

تقنية متوازية متزامنة متعددة الزنبرك

ترتيب متماثل مركزيًا لتوزيع القوة بشكل متساوٍ عبر 4-8 مجموعات زنبركية

اختبار/مطابقة الزنبرك الفردي، انحراف الصلابة ≥2%

تضمن آلية موازنة التحميل الحاصلة على براءة اختراع ضغطًا متزامنًا بنسبة 100%

يزيل التحميل اللامركزي في الأنظمة المتوازية متعددة النوابض

نظام هيكلي فائق القوة

فولاذ Q460C عالي القوة، قوة إنتاج أعلى بنسبة 80% من المواد القياسية

هيكل صندوقي متكامل، صلابة الانحناء/الالتواء أعلى بمقدار 3 مرات من التصميمات التقليدية

يؤدي تحسين العناصر المحدودة إلى التخلص من نقاط تركيز الضغط

التشوه الهيكلي .50.5 مم تحت الحمل الكامل

تكنولوجيا الاتصال الثقيلة ذات القطر الكبير

أعمدة دبوس من سبائك الصلب 42CrMo (مروية ومخففة)

الحد الأقصى لقطر الدبوس 150 مم، سعة تحميل عمود واحد تزيد عن 300 طن

البطانات المصنوعة من سبائك النحاس ذاتية التشحيم، معامل الاحتكاك ≥0.08

يقلل من تأثير الاحتكاك، ويحسن بشكل كبير من ثبات الحمل

عملية تصنيع عالية الدقة

لهب CNC + قطع مركب البلازما للوحات الحاملة

ثقب CNC لثقوب المفاتيح، دقة الموضع ±0.05 مم

علاج تخفيف الإجهاد بعد اللحام يزيل الإجهاد المتبقي

تصنيع بمشبك واحد على مراكز جسرية CNC كبيرة

حماية سلامة متعددة الطبقات

الحماية المزدوجة: الحد الميكانيكي + التخزين المؤقت الهيدروليكي

يتم تشغيل إنذار التحميل الزائد عند حمل مقدر بنسبة 110%

التصميم الزائد: التشغيل الآمن حتى في حالة فشل مجموعة زنبركية واحدة

هيكل مضاد للانقلاب يضمن الاستقرار تحت القوى الجانبية

نظام اختبار وتحقق مخصص

جهاز اختبار حمل مخصص سعة 300 طن للتحقق من صحة الحمولة الكاملة بنسبة 100%

الحصول على البيانات بشكل مستمر كامل (10 قراءات في الثانية)

حساب الثبات في الوقت الفعلي - لا يتم شحن الوحدات غير المؤهلة أبدًا

يتحقق اختبار التعب المحاكى من الموثوقية على المدى الطويل

بروتوكول اختبار المصنع والتحقق من صحته

يخضع كل دعم Big Ton Spring لاختبار إلزامي قبل التسليم:

فحص المواد الواردة

التحليل الطيفي لتكوين الصلب عالي القوة

اختبار صلابة الفولاذ الزنبركي واختبار المعادن

كشف الخلل بالموجات فوق الصوتية للعيوب الداخلية

اختبار الشد الخاصية الميكانيكية

مراقبة الجودة أثناء العملية

3-تنسيق فحص الأبعاد لأجزاء CNC

كشف عيوب اللحام بالموجات فوق الصوتية بنسبة 100%

فحص لحام الجسيمات المغناطيسية بنسبة 100% MT

مطابقة منحنى تحميل وإزاحة مجموعة الربيع

الاختبار النهائي للتحميل الكامل (الخطوة الأساسية)

تحميل خطوة اختبار 300 طن: 0 → 50% → 100% → 120%

اختبار كامل للسكتة الدماغية مع أكثر من 50 نقطة قياس

التحقق من ثبات التحميل (يجب أن يكون ±±3%)

فحص التشوه الهيكلي (يجب أن يكون .50.5 مم)

التحقق من دقة التزامن (انحراف المجموعة ≥2%)

توثيق التسليم

شهادات جودة المواد كاملة

تقارير كشف عيوب اللحام

تقارير اختبار مطابقة الربيع

تقارير منحنى اختبار الحمل الكامل

تقارير تحليل العناصر المحدودة

شهادة تأهيل المنتج

حالات التطبيق النموذجية

الحالة 1: مشروع التكرير والتكامل الكيميائي بقدرة 20 مليون طن/سنة

المنتج: دعم زنبركي بقوة ثابتة كبيرة 150 طنًا

التطبيق: خط أنابيب مخرج مفاعل الهدرجة

الشروط: حمولة 150 طن، إزاحة 250 مم، درجة حرارة عالية 420 درجة مئوية

النتيجة: 3 سنوات من التشغيل المستقر، والحفاظ على الثبات في حدود ±2.5%

الحالة 2: وحدة الطاقة فوق الحرجة بقدرة 1000 ميجاوات

المنتج: شماعة قوة ثابتة 120 طنًا

التطبيق: خط أنابيب البخار الرئيسي

الشروط: حمولة 120 طن، إزاحة 300 ملم

النتيجة: تم قبول محطة توليد الطاقة في التجربة الأولى، ولا توجد مشكلات تشغيلية

الحالة 3: مشروع محطة الغاز الطبيعي المسال

المنتج: دعم للخدمة الشاقة بدرجة حرارة منخفضة 80 طنًا

التطبيق: خط الأنابيب الرئيسي للصندوق البارد

الشروط: -162 درجة مئوية بيئة التبريد، حمولة 80 طن

النتيجة: الاختيار الصحيح للمواد ذات درجات الحرارة المنخفضة، وعدم وجود مشاكل التقصف

عملية خدمة المشروع المخصصة

الاستشارة الفنية قبل المشروع

مهندس متخصص لجمع معلمات حالة العمل التفصيلية

تصميم أولي مع حساب مطابقة إزاحة الحمولة

التحقق من القوة الهيكلية للعناصر المحدودة/الصلابة

العرض الفني + تسليم الاقتباس

تأكيد التصميم

الرسومات الهندسية التفصيلية (المخطط التفصيلي، جداول الأحمال)

التأكيد الثنائي للمعايير التقنية الرئيسية

تطوير خطة الفحص والاختبار (ITP).

بدء الإنتاج بعد الموافقة الموقعة

تتبع تقدم الإنتاج

تحديثات صور الإنتاج الأسبوعية

فرص شهود العملاء للمعالم الرئيسية

دعم التفتيش من طرف ثالث طوال الوقت

استجابة التوضيح الفني في الوقت الحقيقي

قبول المصنع

يتوفر اختبار التحميل الكامل في الموقع

عرض بيانات الاختبار في الوقت الحقيقي

تسليم الوثائق كاملة

التعبئة والتغليف والشحن الاحترافي

الدعم في الموقع

الطاقم الفني لتوجيه التثبيت

المساعدة في التشغيل ومعايرة التحميل

زيارات المتابعة بعد التكليف

الدعم الفني مدى الحياة

تحدد Big Ton Spring Supports المعيار الفني لدعم خطوط الأنابيب للخدمة الشاقة. نحن نتخطى حدود الصناعة، ونقدم حلولًا موثوقة ذات أحمال عالية للغاية لمشاريعك الهندسية الهامة من خلال اختبارات صارمة وخبرة مشروعات مثبتة.
