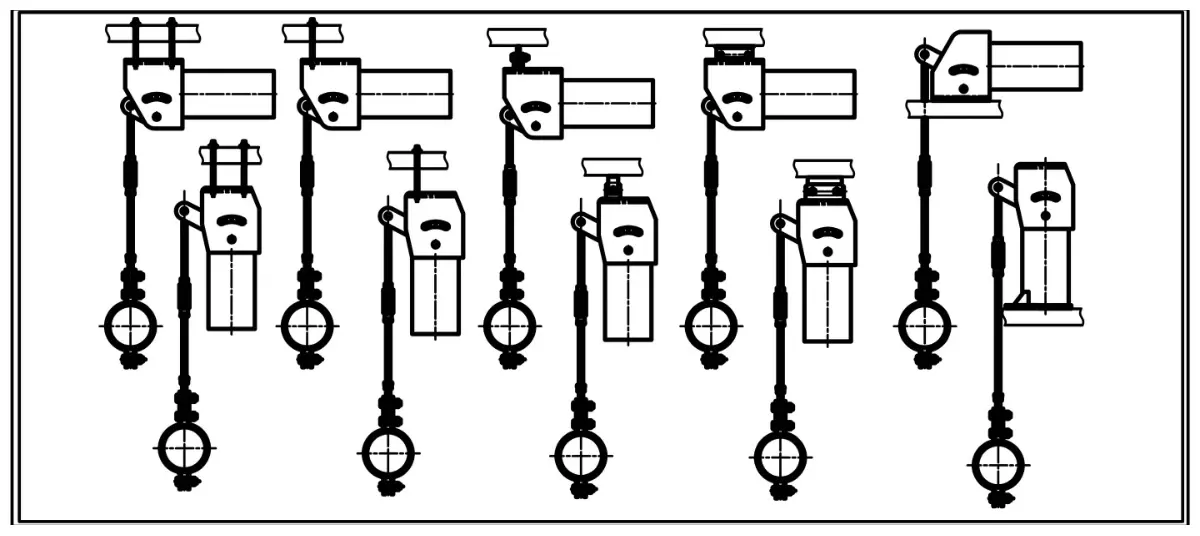

شماعة زنبركية ثابتة عالية السعة

قامت شركة Yangzhou Tianshun بتصميم وتصنيع دعامات نوابض الحمل الثابت منذ عام 2012. تم تصميم الشماعات عالية التحميل الخاصة بنا، التي تغطي أحمال تصميمية تصل إلى 500 كيلو نيوتن وقابلة للتخصيص بعد ذلك، في منشأة تبلغ مساحتها 35000 متر مربع ويعمل بها أكثر من 100 موظف مؤهل. يتم إعداد كل وحدة مسبقًا واختبارها وشحنها مع الوثائق الكاملة لمشاريع في أكثر من 45 دولة.

نظرة عامة فنية

نقوم بالتحويل بين المعايير الوطنية بشرط أن تكون المعلمات متوافقة من الناحية الفنية. لا يتم تطبيق أي عوامل تصحيح عندما تقع أحمال التصميم ورحلاته ضمن حدود المعيار المختار.

لماذا يهم الحمل الثابت في دعم الأنابيب ذات التحميل العالي

عندما تتعرض علاقة الزنبرك الثابتة ذات التحميل العالي إلى إزاحة رأسية كبيرة بسبب التمدد الحراري، فإن دعامة الزنبرك المتغيرة تغير قوة مقاومتها عندما ينضغط الزنبرك أو يتمدد. يمكن أن يؤدي هذا الاختلاف في الحمل إلى نقل الضغط غير المرغوب فيه إلى جدار الأنابيب والمعدات المتصلة والدعامات المجاورة. تعمل علاقة الزنبرك الثابتة على التخلص من هذه المشكلة من خلال توفير قوة دعم غير متغيرة تقريبًا من الوضع البارد إلى وضع التشغيل الساخن وفي كل مكان بينهما.

تستخدم الآلية زنبرك ضغط يعمل من خلال مجموعة كرنك وقضيب توصيل. تم ترتيب الشكل الهندسي بحيث يكون عزم دوران الزنبرك حول المحور الرئيسي مساويًا لعزم دوران الحمل عند كل نقطة في الشوط. والنتيجة هي قوة دعم تبقى ضمن نطاق انحراف ضيق بغض النظر عن مدى تحرك الأنبوب عموديًا.

ميزات التصميم التي تجعل موثوقية التحميل العالي ممكنة

قدرة تحميل قوية مع انحراف ضيق

تغطي النماذج القياسية أحمال التشغيل من 0.1 كيلو نيوتن إلى 500 كيلو نيوتن. بالنسبة للأحمال التي تتجاوز 500 كيلو نيوتن، نقوم بتصميم دعامات مخصصة وفقًا لرسومات العميل ومواصفاته. يتم الحفاظ على انحراف الحمل في حدود ±5% من القيمة المقدرة بشكل قياسي، مع خيار الدقة العالية الذي يحقق ±3%. يتم التحقق من هذا التسامح المحكم على منضدة المعايرة لدينا قبل الإرسال.

هيكل مستقر للسفر العمودي الثقيل

يعمل الغلاف كسياج وقائي، حيث يحافظ على حطام البناء وتلوث الموقع بعيدًا عن الزنبرك والوصلة. تتوفر مسافات قياسية تبلغ 50 مم، و100 مم، و200 مم، و400 مم، ويمكن توفير مسافة انتقال فعلية تصل إلى 600 مم عندما يتطلب تخطيط الأنابيب ذلك. تم دمج نقاط توقف حدود السفر العلوية والسفلية لمنع السفر الزائد في أي من الاتجاهين، ويتيح مقياس السفر المرئي لفرق التثبيت تأكيد الموقع في أي وقت.

مواد الربيع مختارة لحياة التعب الطويلة

يتم لف ملفات الزنبرك من الفولاذ 60Si2Mn أو 50CrVA، وكلاهما تم اختيارهما لقوة الكلال العالية والأداء الثابت على مدار سنوات من التدوير الحراري. إن الجمع بين المواد الجيدة وعمليات اللف الخاضعة للرقابة يدعم مخرجات الحمل المستقرة وفترات الخدمة الطويلة المتوقعة في محطات الطاقة والمعالجة.

مجال قابل للتعديل دون التخمين

يسمح برغي ضبط الحمل بضبط قوة الدعم بشكل دقيق في الموقع. يؤدي تدوير المسمار في الاتجاه المحدد إلى زيادة الحمل أو تقليله بزيادات قدرها 2%، مع نطاق ضبط إجمالي يتراوح من ±10% إلى ±20% حسب الطراز. يقوم القرص المجاور للمسمار بقراءة الضبط مباشرة، بحيث يستطيع فني التركيب الاتصال بالإعداد المطلوب دون إزالة الوحدة أو استخدام خلايا تحميل خارجية.

دبابيس محددة مسبقًا تعمل على تبسيط عملية التثبيت والاختبار المائي

تخرج كل علاقة زنبركية ثابتة من المصنع بدبابيس حمراء مضبوطة مسبقًا على موضع التثبيت البارد المحدد من قبل العميل. تقوم المسامير بقفل الآلية بحيث يمكن اختبار نظام الأنابيب هيدروستاتيكيًا أو تنظيفه كيميائيًا دون مزيد من انحراف مجموعة الزنبرك. تم تصميم دبابيسنا القياسية لتتحمل ما يصل إلى ضعف حمل التشغيل المقدر أثناء الاختبار. إذا كان من المتوقع حدوث أحمال اختبار أعلى، فإننا نقوم بتعزيز مجموعة الدبوس بمجرد إبلاغها بذلك في مرحلة الطلب. يجب إزالة المسامير قبل تشغيل النظام.

مراقبة الجودة وإمكانية التتبع

نظام الجودة لدينا معتمد على ISO 9001:2015. يتم تجميع كل علاقة زنبركية ثابتة وإعدادها مسبقًا للحمل المحدد من قبل العميل والسفر على منصة اختبار تمت معايرتها. نقوم بتسجيل الحمل في مواضع متعددة عبر الشوط للتأكد من أن الانحراف يظل ضمن التسامح المحدد. يتم الاحتفاظ بسجلات الاختبار هذه ويمكن توفيرها مع الشحنة.

يمكن تتبع شهادات المواد الخاصة بالملفات الزنبركية والفولاذ الهيكلي والمثبتات إلى المصنع. بالنسبة للمشاريع التي تتطلب الامتثال لمعايير ASME B31.1 أو B31.3 أو EN 13480 أو غيرها من القواعد الدولية، فإننا نقدم حزم الوثائق اللازمة، بما في ذلك مؤهلات إجراءات اللحام وتقارير الاختبارات غير التدميرية عند الاقتضاء.

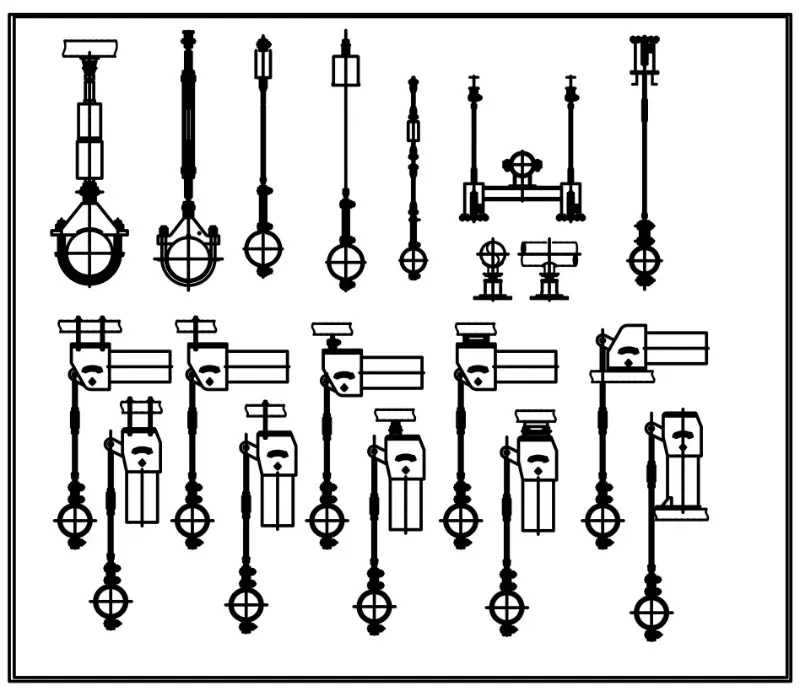

حيث يتم تطبيق الشماعات الزنبركية الثابتة ذات السعة العالية

يتم تركيب هذه الدعامات في أي مكان يشهد فيه نظام الأنابيب إزاحة رأسية كبيرة ولا يمكنه تحمل تغيير قوى الدعم. تشمل التركيبات النموذجية خطوط البخار الرئيسية في محطات الطاقة الحرارية والنووية، وأنابيب إعادة التسخين الساخنة، ورافعات مياه تغذية الغلايات، وأنابيب العمليات ذات درجة الحرارة العالية في المصافي والمصانع الكيميائية. في كل حالة، تحافظ الشماعة على حمل شبه ثابت من البارد إلى الساخن، مما يمنع نقل الضغط غير المرغوب فيه إلى توصيلات التوربينات، وفوهات السفن، وغيرها من المعدات الحساسة.

الأسئلة المتداولة

كيف تختلف علاقة الزنبرك الثابتة عن دعامة الزنبرك المتغيرة؟

يغير دعامة الزنبرك المتغير حمله مع انحراف الزنبرك، مما يعني أن الأنبوب يشعر بقوة مختلفة في الحالات الباردة والساخنة. تم تصميم علاقة زنبركية ثابتة بحيث تظل قوة الدعم كما هي تقريبًا طوال الشوط بأكمله. وهذا يمنع تباين الحمل من نقل الضغط إلى نظام الأنابيب، وهو أمر مهم بشكل خاص في الخطوط الحرجة ذات الحركة الرأسية الكبيرة.

هل يمكن لشركة Tianshun تصنيع علاقات ذات تصنيف أعلى من 500 كيلو نيوتن؟

نعم. نحن نتعامل مع الدعامات عالية السعة كأوامر مصممة هندسيًا حسب الطلب. يمكنك أن ترسل لنا رسومات التصميم أو تحديد الحمل والسفر والاتصالات النهائية والكود المطبق. سيقوم فريقنا الهندسي بتصميم الحظيرة وفقًا لذلك وتقديم رسومات الموافقة قبل التصنيع.

ما هو الغرض من الدبابيس الحمراء المحددة مسبقًا ومتى يجب إزالتها؟

تعمل الدبابيس المعدة مسبقًا على قفل الشماعة في وضع التثبيت البارد. إنها تحافظ على صلابة الآلية بحيث يمكن ملء نظام الأنابيب أو اختباره مائيًا أو تنظيفه كيميائيًا دون تحريك الزنبرك. يجب إزالة المسامير فقط بعد اكتمال جميع الاختبارات وقبل تشغيل النظام للتشغيل العادي. إن تركها في مكانها أثناء التشغيل قد يمنع الحظيرة من العمل.

ما هي المعايير الدولية التي يمكنك العمل بها؟

نقوم بشكل روتيني بتوريد الشماعات الزنبركية الثابتة إلى GB/T 17116.1، وNB/T 47039، وMSS SP-58، وASME B31.1/B31.3، وEN 13480-3، وVGB-R 510 L، وJIS B 8501. إذا كان مشروعك يتطلب معيارًا مختلفًا، فيرجى إرسال المواصفات إلينا وسنؤكد الامتثال.

هل يمكن تكييف تشطيب السكن مع البيئات المسببة للتآكل أو البحرية؟

التشطيبات القياسية لدينا مجلفنة بالغمس الساخن ومطلية بالإيبوكسي. بالنسبة للأجواء شديدة التآكل، يمكننا تطبيق أنظمة طلاء متخصصة أو تصنيع الهيكل من الفولاذ المقاوم للصدأ. يرجى تحديد الظروف البيئية مع استفسارك حتى نتمكن من اقتراح نظام الحماية المناسب.

ما هي شروط الدفع الخاصة بك وأوقات التسليم النموذجية؟

نحن نقبل الدفع عن طريق التحويل البنكي. تعتمد أوقات التسليم على كمية الطلب وتعقيد الإعدادات المخصصة، ولكن يمكن عادة تصنيع الشماعات الزنبركية الثابتة القياسية وإعدادها مسبقًا في غضون أربعة إلى ستة أسابيع من تأكيد الطلب. ويمكن مناقشة التسليم المعجل والاتفاق عليه أثناء التفاوض على العقد.

العمل مع تيانشون

عندما تستفسر عن علاقة زنبركية ثابتة عالية التحميل، يتم تعيين مدير حساب مخصص لك يفهم تصميم دعم الأنابيب، وليس فقط المصطلحات التجارية. يقوم فريقنا الهندسي بمراجعة المتطلبات القياسية الخاصة بالحمل والسفر والأنابيب ويستجيب بمقترح فني في غضون 24 ساعة. يتم التعامل مع التكوينات المخصصة - الرحلات غير القياسية، أو نطاقات درجات الحرارة الممتدة، أو المواد الخاصة، أو الوثائق الخاصة بالمشروع - كجزء من نطاق التوريد العادي لدينا.

بعد التسليم، نقدم إرشادات التثبيت وتعليمات إزالة الدبوس المعدة مسبقًا ونصائح الصيانة. يأتي أكثر من 70% من أعمالنا من الطلبات المتكررة من العملاء الذين يعتمدون على دعمنا لأداء دورة تلو الأخرى بشكل يمكن التنبؤ به.

يانغتشو تيانشون خط أنابيب التكنولوجيا المحدودة

منشأة بمساحة 35000 متر مربع، جيانغسو، الصين - نقوم بالتصدير إلى أكثر من 45 دولة.

شماعات زنبركية ثابتة تحافظ على ثبات الحمل حتى لا يرى الأنبوب أي مفاجآت.
