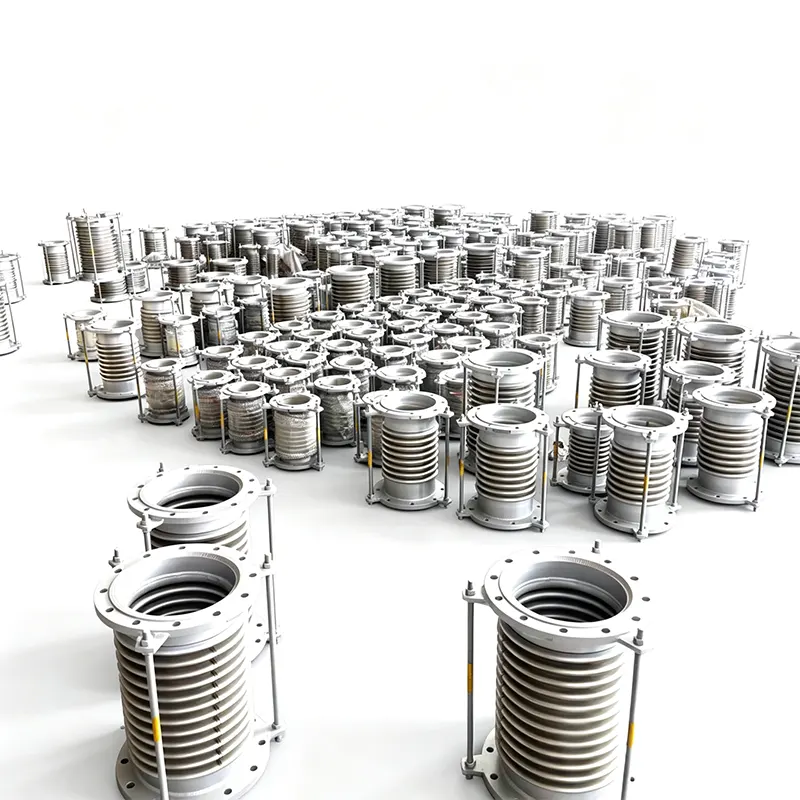

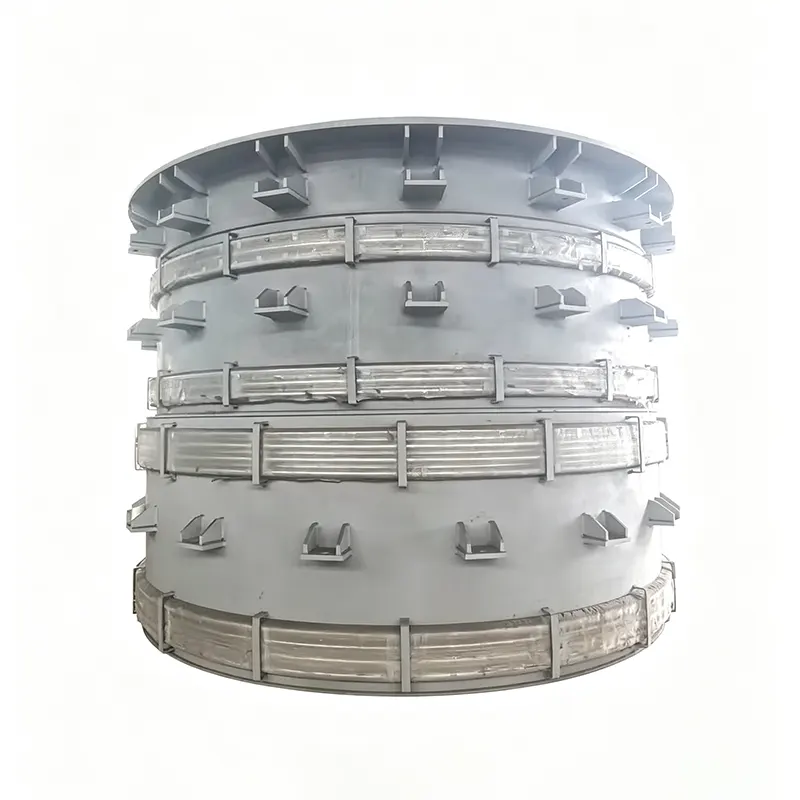

وصلة توسيع منفاخ معدني

قامت شركة Yangzhou Tianshun بتصنيع وصلات تمدد المنفاخ المعدنية منذ عام 2012. مع 14 عامًا من الخبرة المركزة ومصنع مساحته 35000 متر مربع يعمل به أكثر من 100 موظف مؤهل، نحن نقدم تصميمات قياسية ومخصصة بالكامل لأكثر من 45 دولة. تم تصميم وصلات التمدد الخاصة بنا وفقًا لمعايير EJMA ودعمها بتتبع المواد، والاختبار غير المدمر بنسبة 100%، واختبار الدليل الهيدروستاتيكي على كل وحدة.

لماذا تدخل الموثوقية في التصميم، وليس فقط في الكتيب؟

حياة التعب محسوبة وليست مفترضة

يتم تحديد عمر الدورة وفقًا لإرشادات EJMA الخاصة بمغلف التشغيل الفعلي - الذي يغطي الحركات المحورية والجانبية والزاوية في وقت واحد. يتم التحقق من التصميمات القياسية لـ 1000 أو 3000 أو 5000 دورة كاملة، مما يضمن أداء المفصل كما هو متوقع عبر الدورات الحرارية، وليس فقط على الورق.

سلامة المواد المدعومة بالأوراق

كل حرارة لمواد المنفاخ - SS304، أو SS316L، أو SS321، أو Inconel 625، أو Hastelloy - تأتي مع شهادات المصنع الكاملة وسجلات التتبع. بالنسبة للخدمات المسببة للتآكل مثل خطوط المحفز FCCU أو نقل المواد الكيميائية، نوصي ونخزن السبائك عالية النيكل التي تقاوم التشقق الناتج عن إجهاد الكلوريد.

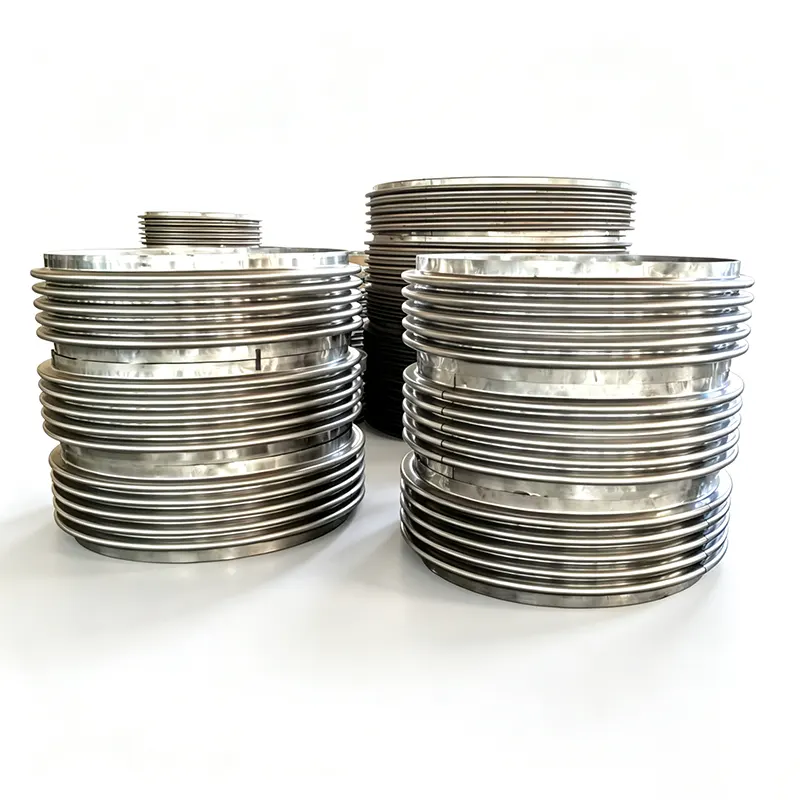

هيكل متعدد الطبقات مع قصة مدمجة

عندما يتطلب الضغط أو السلامة ذلك، فإننا نستخدم منفاخًا متعدد الطبقات بدلاً من طبقة واحدة. يضيف الهيكل متعدد الطبقات القوة، ويحافظ على المرونة، ويقدم تكرارًا للسلامة: في حالة حدوث ثقب في الطبقة الداخلية، فإن الطبقة الخارجية تحافظ على الضغط مؤقتًا بينما يتم اكتشاف التسرب من خلال الفتحة الواضحة - صيانة يمكن التنبؤ بها بدلاً من الإغلاق غير المخطط له.

اللحامات التي تمر عبر 100% NDT

تخضع اللحامات الطولية والمحيطية للمنفاخ، بالإضافة إلى اللحامات المرفقة، لفحص شعاعي (RT) أو مخترق (PT) بنسبة 100%. يلتزم عمال اللحام الداخليون لدينا بإجراءات مؤهلة، وقبل الشحن، يتم اختبار كل وحدة هيدروستاتيكيًا عند ضغط تصميمي يصل إلى 1.5 مرة. لا يوجد أخذ عينات - كل مفصل يغادر المصنع بتقرير الاختبار الخاص به.

الاستقرار ضد التشنج والرنين

يتم منع تشنج العمود والتواء داخل الطائرة من خلال ضغط ضغط مربع متوسط ​​الجذر المحسوب بشكل صحيح وميزات مقاومة للتشنج مثبتة. داخليًا، تعمل بطانات التدفق على تقليل الاضطراب والتآكل والاهتزاز الناجم عن التدفق؛ تم تصميم الأغطية الخارجية أو قضبان الربط لحماية عنصر المنفاخ وحركة التوجيه - ولم يتم إضافتها فقط كملحقات قياسية، ولكن تم تصميمها لتناسب الخدمة المحددة.

النطاق الفني

الأنواع المطابقة لأحمال الأنابيب، وليس فقط رموز الكتالوج

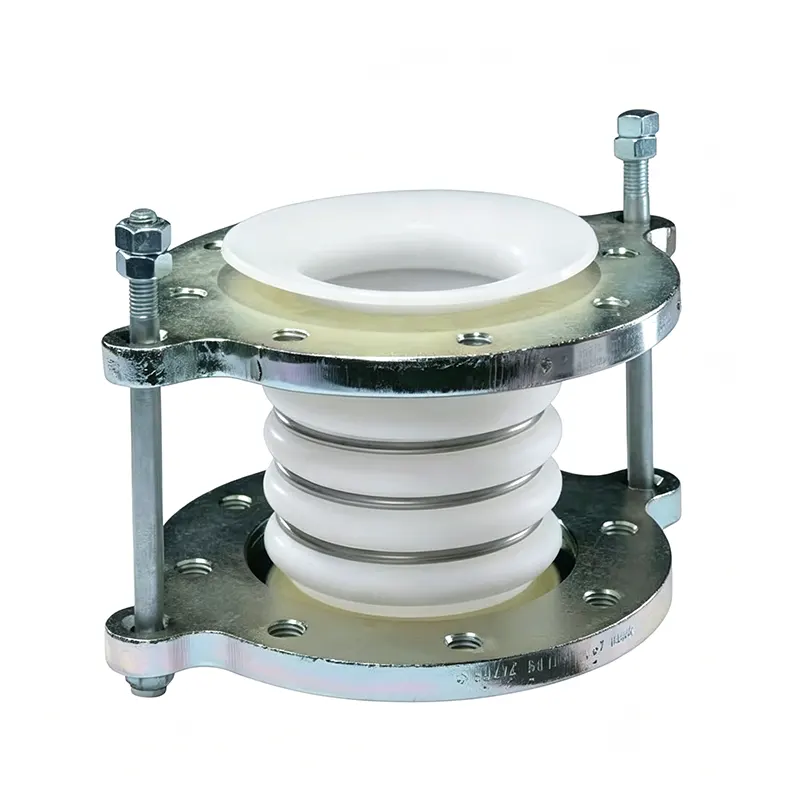

وصلات تمدد المنفاخ المحورية - للتمدد الحراري المستقيم حيث تتعامل المراسي والأدلة مع دفع الضغط.

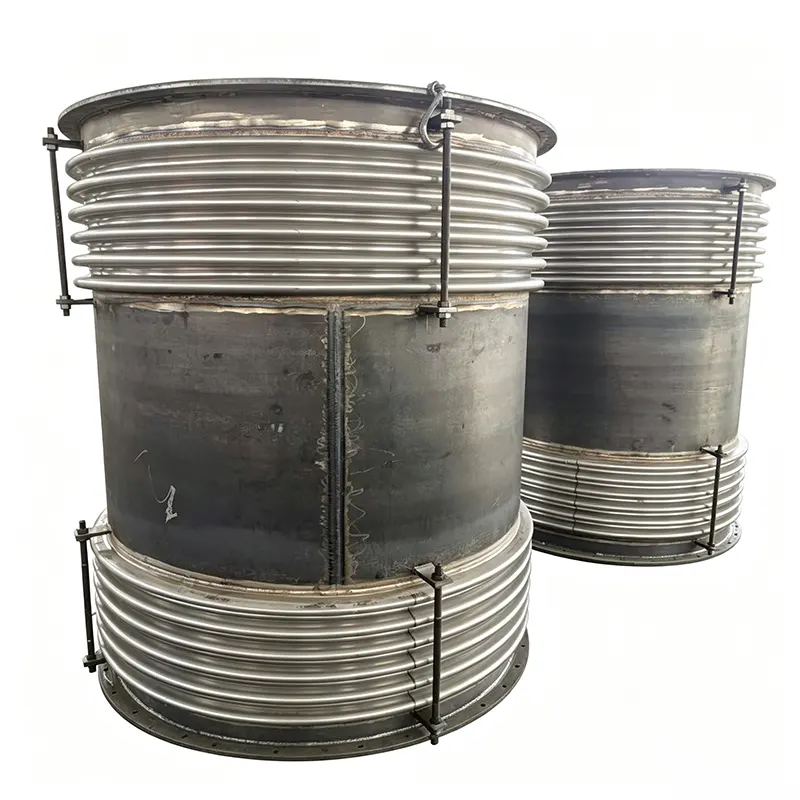

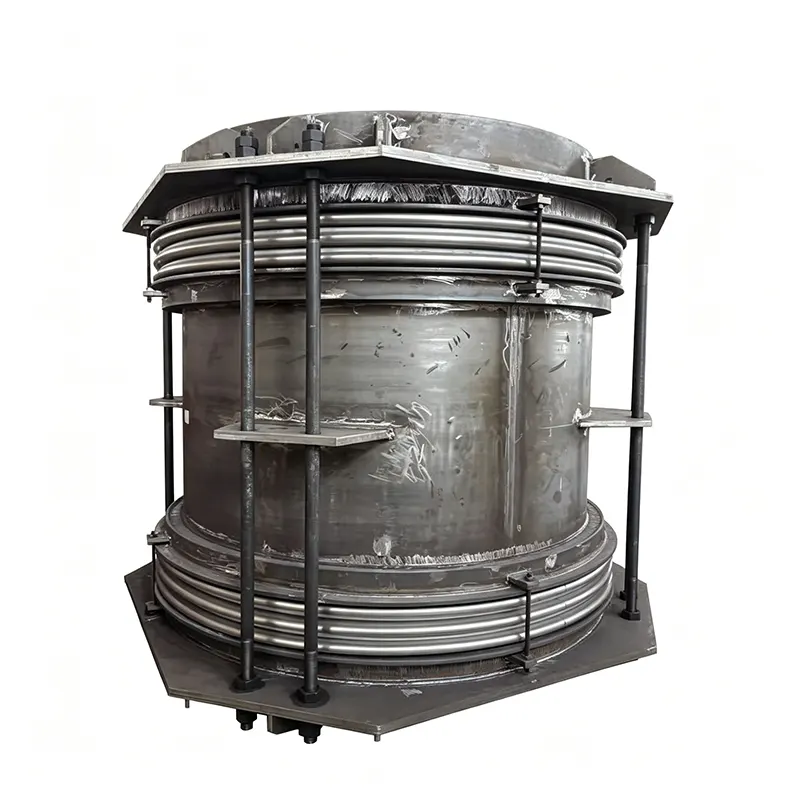

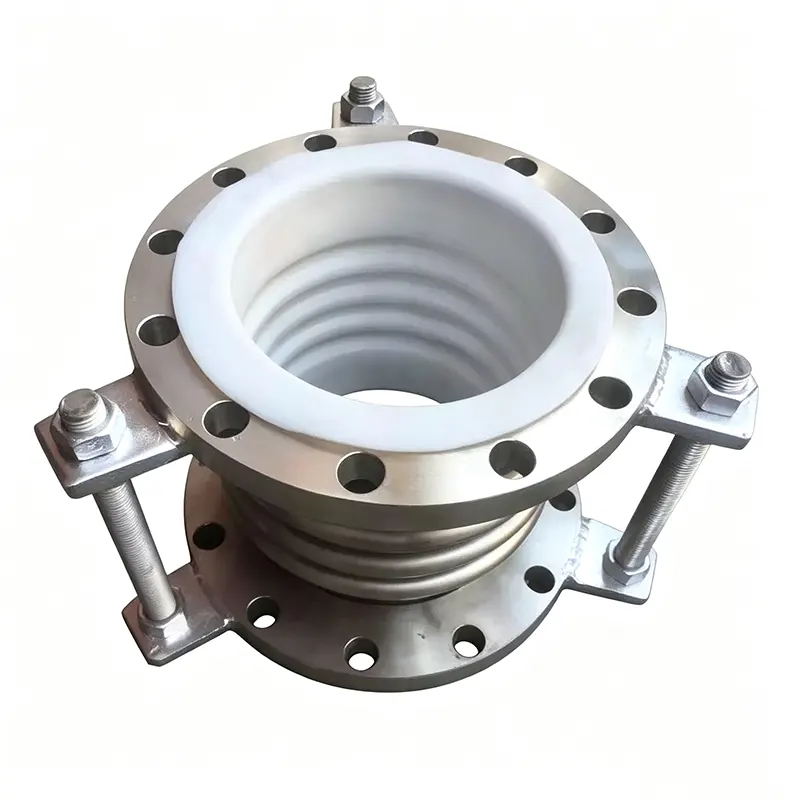

وصلات التمدد العامة (مربوطة) - تمتص الحركات الجانبية والزاوية الكبيرة بقضبان الربط التي تتحمل ضغط الضغط؛ يستخدم على نطاق واسع في غرف المضخات في جميع أنحاء جنوب شرق آسيا لحماية أغلفة المضخات.

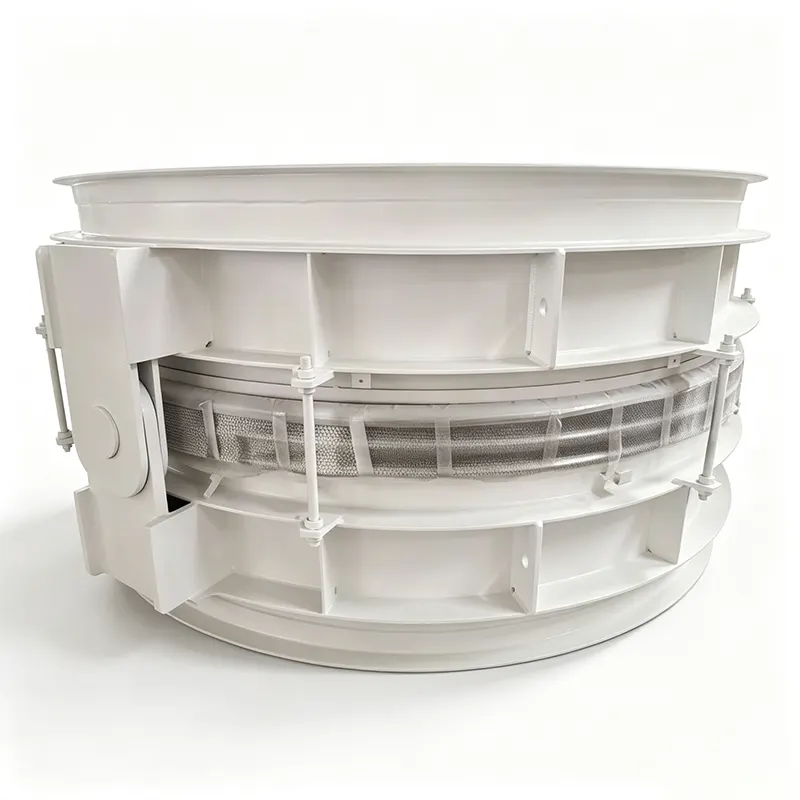

مفاصل المنفاخ المفصلية - تقيد الحركة في مستوى زاوية واحد، وهي مثالية لامتصاص التمدد في ساق الأنبوب على شكل حرف Z مع تقييد دفع الضغط.

وصلات التمدد ذات المحورين - تسمح بالحركة الزاوية في مستويات متعددة، وغالبًا ما تكون مقترنة في مجموعات لاستيعاب حركات نظام الأنابيب المعقدة.

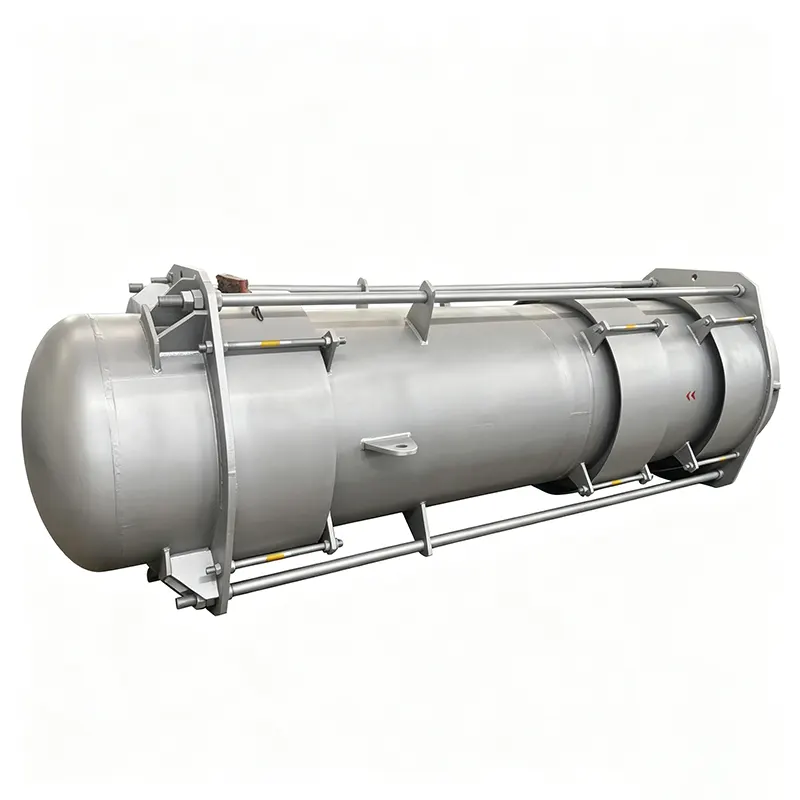

وصلات التمدد المتوازنة للضغط – تقضي على قوة دفع الضغط على المعدات المتصلة مثل التوربينات والمبادلات الحرارية، وهي ضرورية حيث لا يمكن نقل دفع المنفاخ إلى المراسي.

منفاخ مضغوط خارجيًا - يُستخدم عند الحاجة إلى ضغط محوري كبير، أو حيث يجب حماية المنفاخ من التلف الخارجي والتدفق المضطرب.

يتم تكوين كل نوع باستخدام الغلاف الداخلي الصحيح والغطاء الخارجي وتوصيات التوجيه الخاصة بالتطبيق - ولا يتم شحنه كمنافخ عارية ما لم يتم طلب ذلك صراحةً.

أين يعملون، وكيف تتبع الخيارات المادية العملية

توليد الطاقة – عادم التوربينات، وقنوات مسحوق الفحم للغلايات، وخطوط توزيع التدفئة المركزية. أقطار كبيرة، درجات حرارة عالية، حركات مجتمعة. يعد Inconel 625 أو SS321 نموذجيًا لمقاومة درجات الحرارة والتعب.

المصافي ومصانع البتروكيماويات – FCCU، وقطارات المبادلات الحرارية، وأنابيب نقل النفط. يتم اختيار السبائك المقاومة للتآكل مثل Inconel 625 أو Hastelloy بناءً على محتوى الكبريت والكلوريدات ودرجة حرارة التشغيل.

التدفئة المركزية والتهوية وتكييف الهواء - أنابيب البخار ودوائر المياه المبردة. التركيز على دورة الحياة المحورية المثبتة؛ يعد الفولاذ الكربوني ومنفاخ SS304 مع طبقات الحماية الخارجية أمرًا شائعًا.

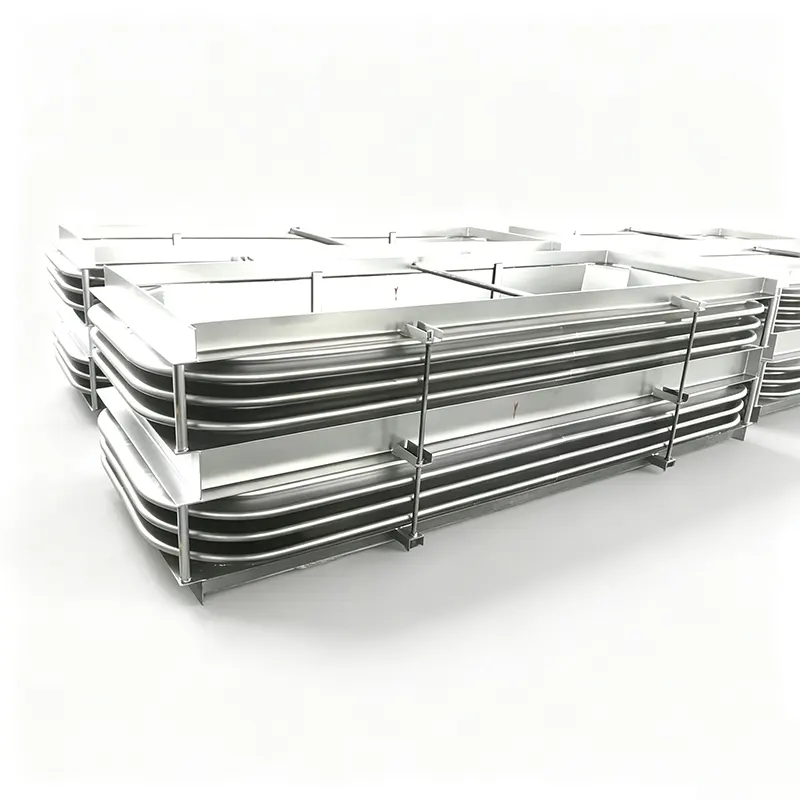

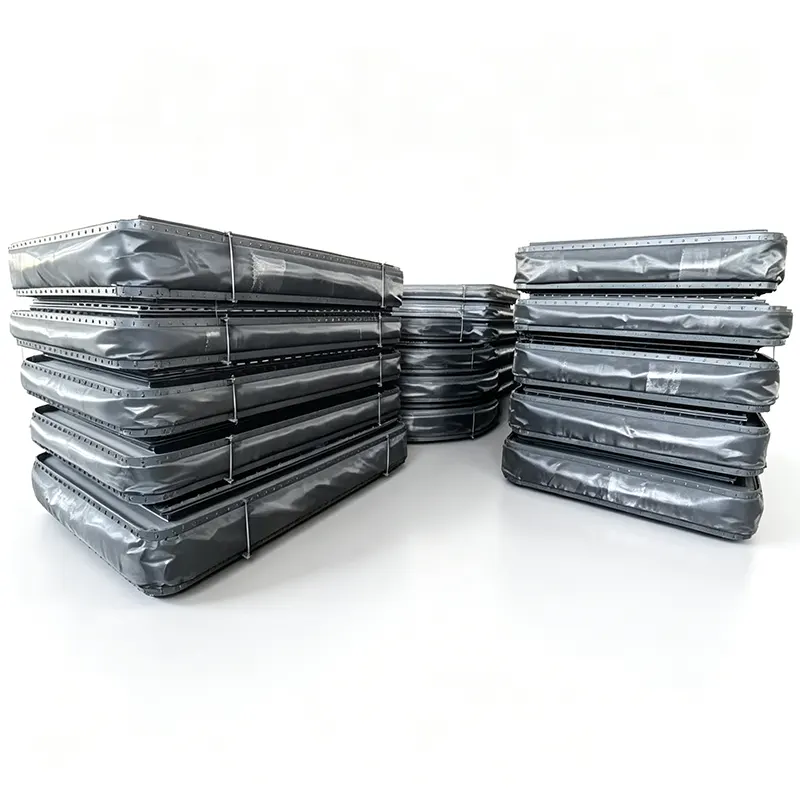

مصانع الصلب والعمليات المعدنية - مواقد السفع الساخن، وأنظمة فحم الكوك، وقنوات استخراج الغبار. عندما تتجاوز درجات حرارة الخدمة 800 درجة مئوية، فإننا ننصح بما إذا كان من الممكن تصميم منفاخ معدني ببطانة داخلية، أو ما إذا كان التعويض البديل مثل الوحدات المستطيلة المبطنة بالحرارة أكثر ملاءمة. توجيه هندسي صادق، وليس بيع قسري.

محطات معالجة وضخ المياه – عزل اهتزازات تصريف المضخة، ونقل المياه لمسافات طويلة. تعمل وصلات التمدد المربوطة على تقييد دفع الضغط وتمنعه ​​من الانتقال إلى حواف المضخة وكتل الدفع الخرسانية.

الشهادات والأدلة المتكررة

نظام الجودة لدينا معتمد على ISO 9001:2015. تلبي المنتجات متطلبات علامة CE حيثما ينطبق ذلك، ويمكن التحقق من التصميمات وفقًا لمعايير ASME أو API عند تحديدها. ومع ذلك، فإن أفضل دليل هو تكرار الأعمال: أكثر من 70% من طلباتنا تأتي من شركاء على المدى الطويل يقومون بإعادة الطلب لأن أداء المنتج يطابق أوراق البيانات.

كيف يبدو العمل مع Tianshun

أنت تتعامل مع مدير حساب مخصص يفهم المنتج تقنيًا، وليس تجاريًا فقط.

تتلقى الاستفسارات ردًا موضوعيًا خلال 24 ساعة، بما في ذلك نصيحة الاختيار الأولية إذا قمت بمشاركة بيانات التشغيل الأساسية.

يقدم الفريق الهندسي توصيات مادية وحسابات الحركة وإرشادات التثبيت.

يتم التعامل مع التصميمات المخصصة - بدءًا من الأقطار غير القياسية إلى مجموعات المواد الغريبة - بشكل روتيني، وليس كاستثناءات.

جدولة الإنتاج شفافة. الإرسال في الوقت المحدد هو القاعدة.

يتضمن دعم ما بعد البيع الإشراف على التركيب واستشارات الصيانة طوال عمر المفصل.

يانغتشو تيانشون خط أنابيب التكنولوجيا المحدودة

منشأة بمساحة 35000 متر مربع، جيانغسو، الصين - يتم الشحن إلى أكثر من 45 دولة.

نحن لا نبيع وصلات التمدد فحسب. نحن نتأكد من أنها تعمل بشكل صحيح في النظام الخاص بك.
