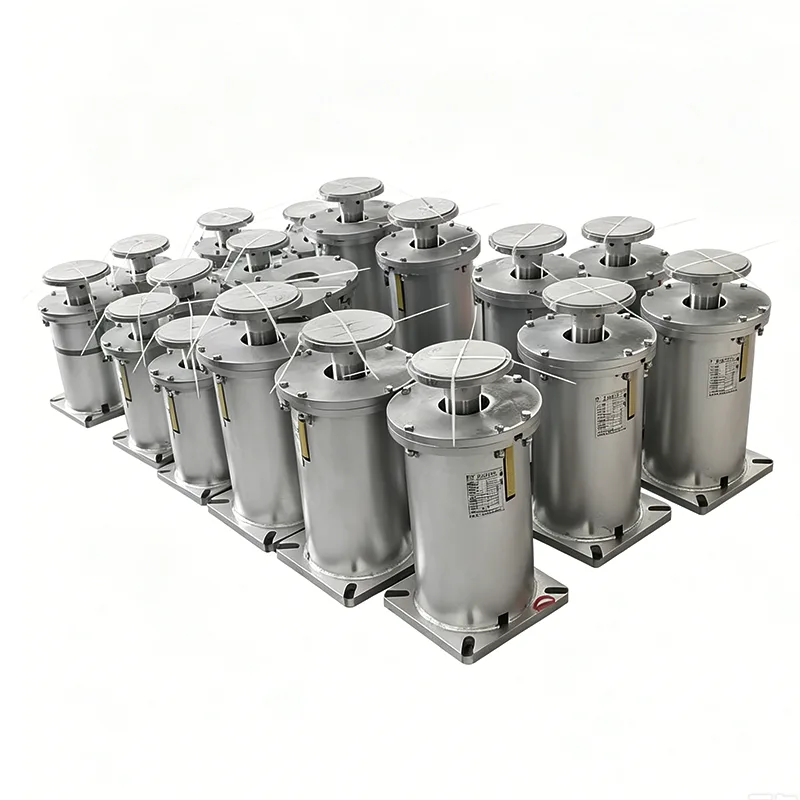

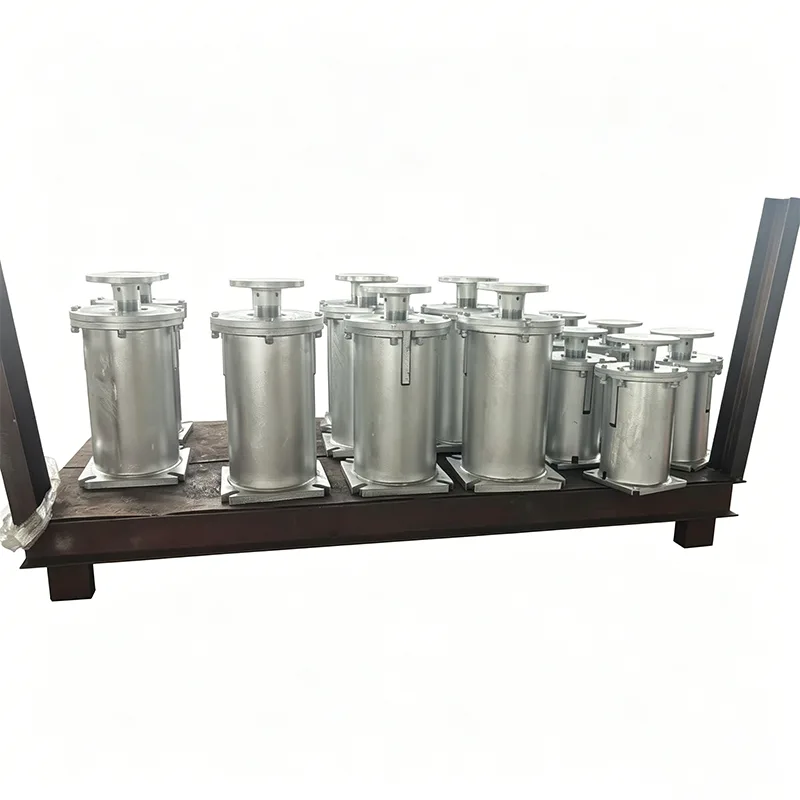

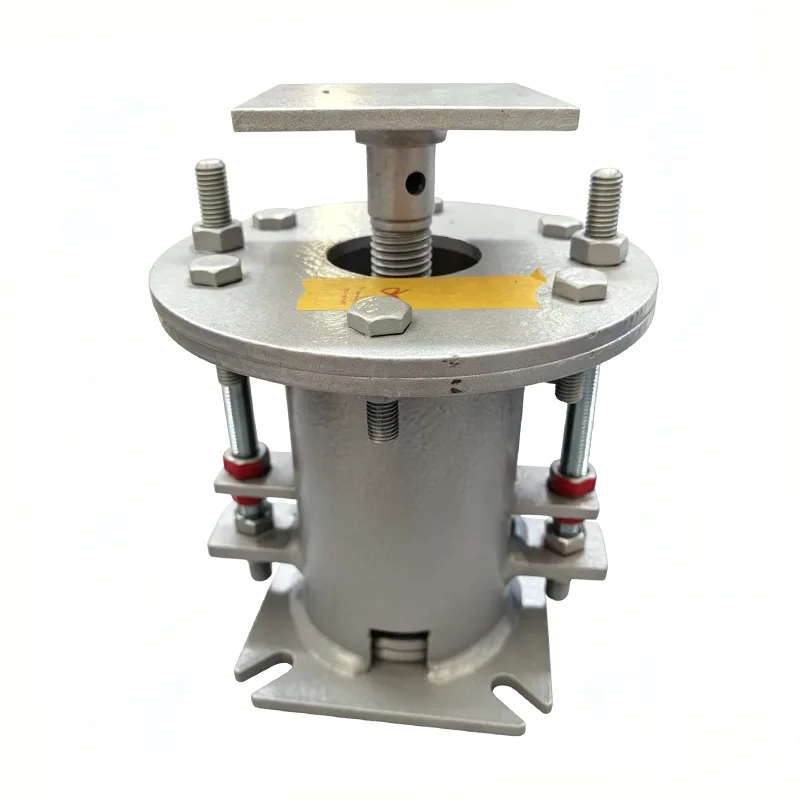

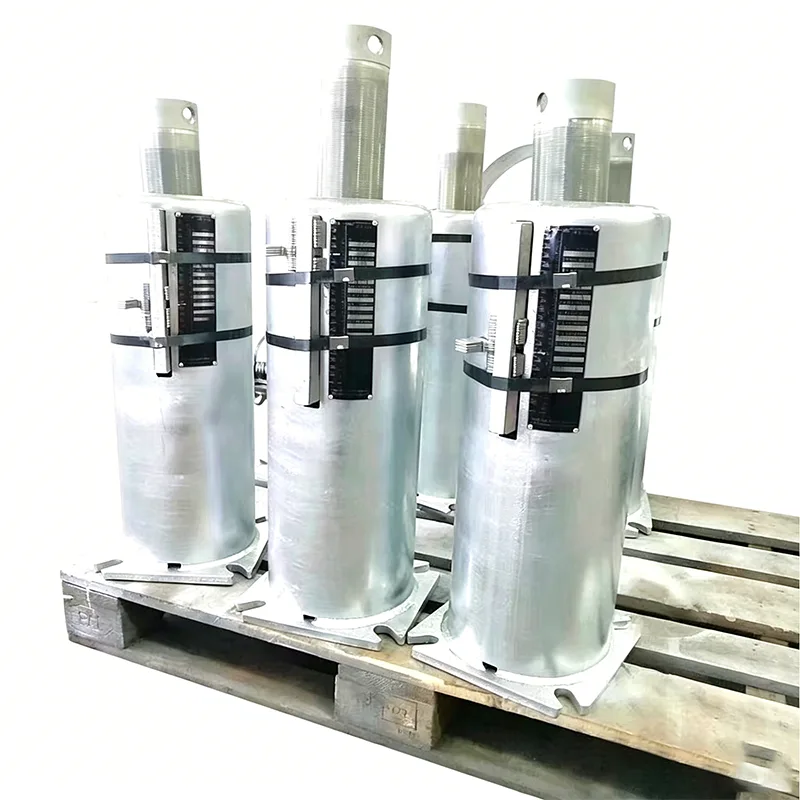

دعم ربيع النبات الكيميائي

تعمل أنظمة خطوط الأنابيب في المصانع الكيماوية في ظل ظروف قاسية تتضمن الوسائط المسببة للتآكل، ودرجات الحرارة المرتفعة والمنخفضة بالتناوب، والأجواء القابلة للاشتعال والانفجار، بالإضافة إلى متطلبات السلامة الصارمة. دعامات الزنبرك التقليدية عرضة للتآكل والكسر الناتج عن الإجهاد وتدهور الأداء في ظل ظروف العمل القاسية هذه، مما قد يؤدي إلى تسرب خطوط الأنابيب وتلف المعدات وحتى حوادث السلامة. تم تطوير دعم النوابض الكيميائية خصيصًا لظروف التشغيل الصعبة هذه، وهو منتج دعم مخصص قادر على التشغيل المستقر على المدى الطويل في البيئات الكيميائية المعقدة.

يوضح هذا الشكل منحنى أداء إزاحة الحمل للدعامة/الشماعة الزنبركية المتغيرة، بما في ذلك المعلمات الرئيسية للحمل والإزاحة للتحقق من دقة حمل المنتج وموثوقيته التشغيلية.

تخضع كل وحدة لمعايرة الحمل واختبار الأداء قبل الشحن. يتم التحكم في انحراف حمل الإعداد في حدود ±5%، بما يتوافق مع المعايير الدولية ANSI/MSS-SP-58-2018 بالإضافة إلى NB/T47039-2013.

تلبي المنتجات المتطلبات الفنية لأنظمة الطاقة والبتروكيماويات وأنظمة الأنابيب الصناعية الأخرى. وفقًا لـ MSS-SP-58-2018، يجب ألا يتجاوز الحد الأقصى المسموح به لتغير الحمل لوحدات الزنبرك المتغيرة 25% من الحمل الساخن التشغيلي خلال رحلة العمل الكاملة.

منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.

يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.

تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.

دعامة زنبركية للمصنع الكيميائي عبارة عن دعامة أنابيب مرنة مصممة خصيصًا للصناعة الكيميائية. إنه يتحمل بشكل أساسي الوزن الساكن لخط الأنابيب، ويعوض الإزاحة الناتجة عن التمدد الحراري والانكماش، ويعزل الاهتزاز المنقول من معدات المعالجة.

مع 14 عامًا من الخبرة في تصميم وتصنيع أنظمة دعم الأنابيب الكيميائية، قامت شركة Yangzhou Tianshun Pipeline بتسليم المنتجات إلى أكثر من 200 مشروع كيميائي في جميع أنحاء العالم، بما في ذلك قواعد التكرير والتكامل الكيميائي واسعة النطاق والحدائق الكيميائية الدقيقة ومصانع الأدوية.

ميزات التصميم المستهدفة

◀  مقاومة ممتازة للتآكل: يعتمد مواد خاصة وعلاجات متعددة الطبقات مضادة للتآكل لمقاومة التآكل الناتج عن الأحماض والقلويات والأملاح وغيرها من الوسائط المسببة للتآكل.

◀  هيكل مقاوم للانفجار: تتوافق جميع المكونات مع معايير مقاومة الانفجار الكيميائي مع عدم وجود خطر توليد شرارة.

◀  أداء إغلاق فائق: مزود بغطاء وقائي مغلق بالكامل لمنع الغازات والسوائل المسببة للتآكل من دخول مجموعة الزنبرك.

◀  إمكانية التكيف مع درجات الحرارة على نطاق واسع: تعمل بشكل موثوق ضمن نطاق درجة حرارة واسع النطاق من -196 درجة مئوية إلى +550 درجة مئوية.

◀  دقة تحميل عالية: تمت معايرتها بدقة قبل التسليم، مع التحكم في انحراف الحمل في حدود ±5%.

◀  تصميم لا يحتاج إلى صيانة: الهيكل البسيط والمتين لا يتطلب أي صيانة منتظمة في ظل ظروف العمل العادية.

مقارنة الأداء مع دعامات الزنبرك التقليدية

المعلمات التقنية القياسية

سيناريوهات التطبيق النموذجية

يتم تطبيق دعم الزنبرك في مصنع المواد الكيميائية على نطاق واسع على أنظمة خطوط الأنابيب المختلفة في المنشآت الكيميائية:

خطوط أنابيب لنقل الأحماض والقلويات والأملاح وغيرها من الوسائط المسببة للتآكل

خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي

خطوط أنابيب السوائل المبردة (الأكسجين السائل، النيتروجين السائل، الأمونيا السائلة)

خطوط أنابيب للوسائط القابلة للاشتعال والانفجار (البنزين والديزل والغاز الطبيعي)

ربط خطوط الأنابيب للمفاعلات والمبادلات الحرارية والأبراج ومعدات العمليات الأخرى

خطوط أنابيب معالجة مياه الصرف الصحي والغاز العادم

التصنيع ومراقبة الجودة

لقد قمنا ببناء خطوط إنتاج مخصصة للمنتجات الكيميائية. يتم تصنيع جميع دعامات النوابض الكيميائية بما يتوافق تمامًا مع أعلى معايير الصناعة الكيميائية:

تخضع جميع المنتجات لاختبارات داخلية شاملة قبل الشحن.

يتضمن الاختبار الداخلي: فحص الأبعاد والبصري، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، واختبار MT/PT غير المدمر (حيثما ينطبق ذلك)، واختبار حمل الزنبرك (مع منحنيات إزاحة الحمل)، وقياس سمك الطلاء.

يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

لا يشكل الاختبار الداخلي اختبارًا من طرف ثالث معتمد من قبل ILAC. يتوفر اختبار شاهد من طرف ثالث أو اختبار معملي كخدمة اختيارية منفصلة.

خدمات فحص اختيارية من طرف ثالث (مقتبسة بشكل منفصل):

1. اختبار المواد: تحليل التركيب الكيميائي، اختبار الشد، اختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. Weld NDT: اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك، بما في ذلك منحنيات إزاحة الحمل.

4. فحص الحماية من التآكل للجلفنة بالغمس الساخن/طلاء الإيبوكسي.

5. اختبار الشهود ومراقبة المصنع والتفتيش قبل الشحن (PSI).

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA. على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نقدم منحنى إزاحة الحمل مع كل وحدة زنبركية؛ نقوم أيضًا بتسهيل اختبار SGS من طرف ثالث وعمليات التفتيش المعتمدة ودعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

خدمات التخصيص والدعم

◀  تخصيص المواد المتخصصة: تتوفر المنتجات المصنوعة من Hastelloy وMonel وسبائك خاصة أخرى.

◀  تصميم غير قياسي: منتجات مخصصة تم تطويرها وفقًا لرسومات العميل وظروف العمل الفعلية.

◀  حلول النظام: تصميم متكامل وإمداد كامل بأنظمة دعم الأنابيب الكاملة للمصانع الكيماوية.

◀  الخدمة الفنية في الموقع: يمكن إرسال مهندسين محترفين لتوجيه التركيب والتشغيل في الموقع.

◀  ضمان لمدة 12 شهرًا: سيتم إصلاح المنتجات المعيبة أو استبدالها مجانًا خلال فترة الضمان.

لمزيد من التفاصيل حول دعم النوابض في مصنع المواد الكيميائية ونصائح الاختيار الاحترافية، يرجى الاتصال بفريقنا الفني.
