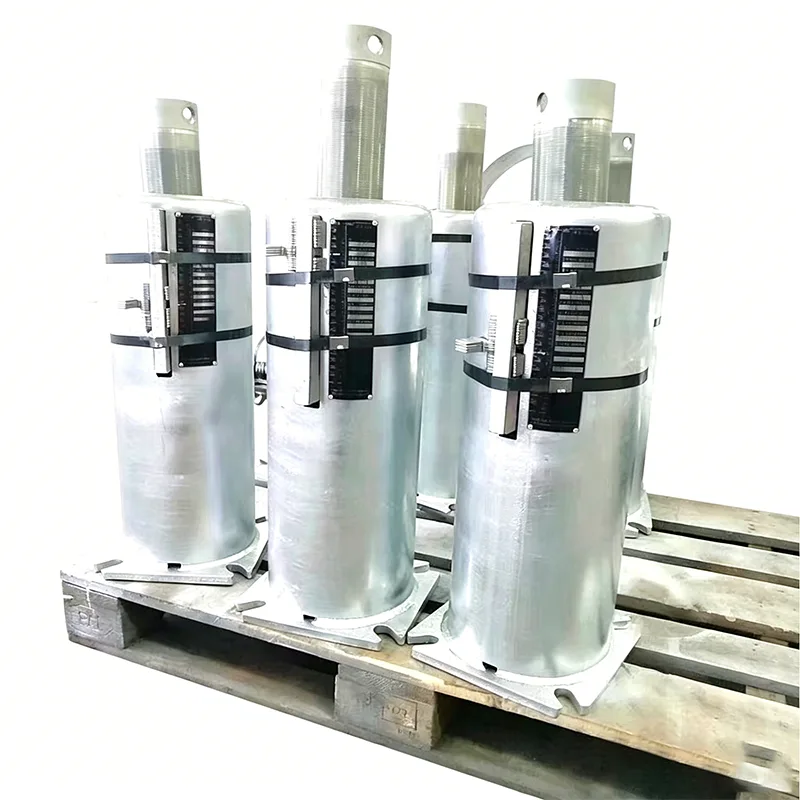

يدعم الربيع محطة توليد الكهرباء

استنادًا إلى 14 عامًا من الخبرة في مجال دعم/شماعات خطوط الأنابيب وحلول دعم محطات الطاقة، توفر شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. دعامات زنبركية لمحطات الطاقة للطاقة الحرارية والطاقة النووية ومحطات توليد الطاقة ذات الدورة المركبة. تم تصميم هذه المنتجات للتحكم في الإزاحة الحرارية وتوزيع الضغط في خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي، مما يحمي الواجهات المهمة للمعدات الرئيسية مثل الغلايات والتوربينات البخارية. تغطي التفاصيل التالية ميزات المنتج والمزايا الهندسية ومواقع التطبيق المحددة.

يوضح هذا الشكل منحنى أداء إزاحة الحمل للدعامة/الشماعة الزنبركية المتغيرة، بما في ذلك المعلمات الرئيسية للحمل والإزاحة للتحقق من دقة حمل المنتج وموثوقيته التشغيلية.

تخضع كل وحدة لمعايرة الحمل واختبار الأداء قبل الشحن. يتم التحكم في انحراف حمل الإعداد في حدود ±5%، بما يتوافق مع المعايير الدولية ANSI/MSS-SP-58-2018 بالإضافة إلى NB/T47039-2013.

تلبي المنتجات المتطلبات الفنية لأنظمة الطاقة والبتروكيماويات وأنظمة الأنابيب الصناعية الأخرى. وفقًا لـ MSS-SP-58-2018، يجب ألا يتجاوز الحد الأقصى المسموح به لتغير الحمل لوحدات الزنبرك المتغيرة 25% من الحمل الساخن التشغيلي خلال رحلة العمل الكاملة.

منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.

يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.

تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.

ميزات المنتج

تم تصميم دعامات النوابض لمحطات الطاقة خصيصًا بناءً على نتائج تحليل إجهاد خطوط الأنابيب، مع التركيز على الخصائص الأساسية على الاحتفاظ بالحمل، والقدرة على التكيف مع الإزاحة، والاستقرار التشغيلي على المدى الطويل.

آلية إزاحة الحمل: متوفرة في تكوينين: الشماعات/الدعامات الزنبركية المتغيرة والشماعات/الدعامات الزنبركية ذات القوة الثابتة. تحمل وحدات الزنبرك المتغيرة الحمل بصلابة خطية، بينما توفر وحدات القوة الثابتة قوة دعم ثابتة تقريبًا طوال شوط العمل بأكمله، مع التحكم في الانحراف في حدود 5%، مما يزيل الضغط الإضافي في خطوط الأنابيب الناتج عن قوى الدعم المتقلبة.

توافق المواد ودرجة الحرارة: يتم تصنيع عناصر الزنبرك من سبائك الفولاذ الزنبركي بما في ذلك 60Si2Mn و50CrVA. يمكن تصنيع المكونات الهيكلية من الفولاذ الكربوني أو سبائك الصلب المقاومة للحرارة أو الفولاذ المقاوم للصدأ. يغطي نطاق درجة حرارة التشغيل الإجمالي المسموح به -196 درجة مئوية إلى +650 درجة مئوية، مما يتوافق مع جميع متطلبات خطوط الأنابيب بدءًا من مياه التغذية ذات درجة الحرارة المنخفضة وحتى البخار الرئيسي ذي درجة الحرارة المرتفعة.

تصميم التركيب والتشغيل: تم تجهيز كل دعامة/شماعة بمسمار قفل التثبيت ولوحة اسم إزاحة الحمولة. ما عليك سوى إزالة دبوس القفل بعد التثبيت في الحالة الباردة لتنشيط التشغيل. تعمل بيانات اللوحة على تسهيل التحقق في الموقع من أرقام الطرازات والأحمال المحددة مسبقًا، مما يقلل بشكل كبير من وقت التشغيل.

الاختبارات الداخلية الشاملة: يتم إجراء جميع الاختبارات بما في ذلك صلابة الزنبرك وانحراف الضغط وسمك طلاء السطح في مختبرنا الخاص لضمان الأداء المتسق عبر دفعات الإنتاج. تخضع كل وحدة لثلاث دورات ضغط كاملة الشوط مع تسجيل منحنى الصلابة قبل الشحن.

بفضل ميزات التصميم هذه، تحافظ دعامات نوابض محطات الطاقة على الارتفاع المحدد مسبقًا لأنظمة الأنابيب في ظل ظروف مشتركة من التمدد الحراري الخطي والاهتزاز المستمر، مما يقلل من احتمالية إيقاف التشغيل غير المخطط له.

المزايا الهندسية

في تصميم خطوط أنابيب محطات الطاقة، بالمقارنة مع الدعامات الصلبة البحتة أو تثبيت مشبك الأنابيب، توفر حلول الدعم المرنة تحسينات مباشرة في التحكم في الضغط وحماية المعدات وقابلية التركيب. تنعكس القيمة الهندسية للدعائم الزنبركية لمحطات الطاقة في الجوانب التالية:

التعويض الفعال عن الإزاحة الحرارية: لا تستطيع الدعامات الصلبة امتصاص التمدد الحراري لخطوط الأنابيب، مما يؤدي غالبًا إلى ربط نظام الأنابيب أو رفع الدعم أو التحميل الزائد. تحمل الشماعات/الدعامات المرنة الحمل خطيًا أو بشكل مستمر أثناء إزاحة خط الأنابيب، مما يحافظ على مستويات الضغط ضمن الحدود المسموح بها المحددة بواسطة رموز مثل ASME B31.1.

انخفاض الدفع والعزم في واجهات المعدات الرئيسية: تعتبر رؤوس الغلايات ومداخل بخار التوربينات حساسة للغاية للقوى واللحظات. بعد الضبط باستخدام الشماعات/الدعامات الزنبركية، يتم تقليل دفع الواجهة بشكل كبير، مما يمنع تشققات اللحام وتسربات الحافة. يعد هذا إجراءً حاسماً لتمديد فترات الصيانة لأغلفة التوربينات وصمامات البخار الرئيسية وغيرها من المعدات.

قمع نقل الاهتزاز: تكون خطوط أنابيب محطات الطاقة عرضة للاهتزاز تحت ظروف البخار عالي السرعة أو ظروف التدفق ثنائي الطور. تعمل أنظمة دعم الزنبرك على ضبط صلابة الدعم إلى النطاق الأمثل من خلال العناصر المرنة، وعند دمجها مع المخمدات، تعمل على تبديد طاقة الاهتزاز بشكل فعال لمنع التعب الهيكلي.

تحمل التركيب السخي في الموقع: تسمح الشماعات/الدعامات الزنبركية بالتعديل الدقيق ضمن نطاق ارتفاع معين، مما يعوض الانحرافات في الأساسات المدنية وتركيب خطوط الأنابيب في الحالة الباردة. غالبًا ما يتم تجهيز وحدات النوابض ذات القوة الثابتة بأجهزة تعديل هيدروليكية أو لولبية مساعدة لتحقيق محاذاة دقيقة في الموقع.

التشغيل طويل الأمد ومضاد للاسترخاء: يتميز بتصميم زنبركي مضاد للاسترخاء ومعالجات سطحية مقاومة للتآكل (الجلفنة بالغمس الساخن، Dacromet، وما إلى ذلك)، ويكون تدهور قوة الدعم في حده الأدنى. أكثر من 70% من طلبات المتابعة لدينا من المشاريع الخارجية تأتي من عملاء متكررين، وهو ما يعكس إلى حد ما الموثوقية طويلة المدى لمنتجات الدعم لدينا.

تطبيقات المنتج

يتم تركيب دعامات نوابض محطات توليد الطاقة بشكل أساسي في المواقع الحرجة في دوران الماء والبخار في محطات توليد الطاقة وأنظمة غاز المداخن ذات درجة الحرارة العالية. ومع المخمدات والدعامات الصلبة والمكونات الأخرى، فإنها تشكل نظام تقييد مرن كامل لخط الأنابيب.

منطقة الغلاية: تستخدم في خطوط أنابيب البخار الرئيسية، وخطوط أنابيب إعادة التسخين الساخنة والباردة، وقنوات مخرج السخان الفائق، وما إلى ذلك. تمتص الإزاحة الحرارية الرأسية والأفقية لجسم الغلاية وخطوط الأنابيب المتصلة، وتمنع الضغط الزائد على وصلات فوهة الرأس وتقلل من خطر تشقق اللحام.

منطقة التوربينات: يتم تركيبها على أنابيب البخار الرئيسية، وأنابيب البخار المعاد تسخينها ذات درجة الحرارة العالية، وخطوط الأنابيب الالتفافية ذات الضغط العالي. من خلال الدعم الدقيق، يحد من القوى واللحظات المنقولة إلى واجهات التوربينات، ويضمن دقة محاذاة العمود ويقلل من تأثير الاهتزاز على أغلفة التوربينات.

نظام مياه التغذية عالي الضغط: في خطوط أنابيب مياه التغذية ذات الضغط العالي وخطوط أنابيب المياه المتقلبة، تدعم الشماعات/الدعامات الزنبركية خطوط الأنابيب شديدة التحمل مع التكيف مع التغيرات في درجات الحرارة، والحفاظ على ميل خط الأنابيب وتجنب مشاكل التجويف أو المطرقة المائية الناجمة عن الإزاحة المقيدة.

نظام غاز المداخن وإزالة الكبريت/نزع النتروجين: لقنوات غاز/هواء المداخن ذات القطر الكبير، وقنوات مدخل/مخرج GGH وقنوات توصيل برج إزالة الكبريت. تواجه هذه الهياكل ذات الجدران الرقيقة تمددًا حراريًا كبيرًا. تعوض دعامات الزنبرك هذا الإزاحة، وتقلل من ضغط توصيل الحافة وتعمل جنبًا إلى جنب مع وصلات التمدد لحماية نظام غاز المداخن بأكمله.

الجزيرة التقليدية للطاقة النووية: تستخدم في الدائرة الثانوية للبخار الرئيسي ومياه التغذية الرئيسية وخطوط الأنابيب الأخرى. يلبي متطلبات التحكم في اتساق الطاقة النووية ويوفر شهادات جودة المواد الكاملة وتقارير تأهيل وظيفة الدعم.

ضمان الجودة وقدرات المصنع

تم تجهيز مصنعنا في مقاطعة Jiangsu بخطوط إنتاج منفاخ أوتوماتيكية بالكامل، وأنظمة القطع واللحام CNC، وفريق اختبار غير مدمر معتمد (NDT).

تخضع جميع المنتجات لاختبارات داخلية شاملة قبل الشحن.

يتضمن الاختبار الداخلي: فحص الأبعاد والبصري، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، واختبار MT/PT غير المدمر (حيثما ينطبق ذلك)، واختبار حمل الزنبرك (مع منحنيات إزاحة الحمل)، وقياس سمك الطلاء.

يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

لا يشكل الاختبار الداخلي اختبارًا من طرف ثالث معتمد من قبل ILAC. يتوفر اختبار شاهد من طرف ثالث أو اختبار معملي كخدمة اختيارية منفصلة.

خدمات فحص اختيارية من طرف ثالث (مقتبسة بشكل منفصل):

1. اختبار المواد: تحليل التركيب الكيميائي، اختبار الشد، اختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. Weld NDT: اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك، بما في ذلك منحنيات إزاحة الحمل.

4. فحص الحماية من التآكل للجلفنة بالغمس الساخن/طلاء الإيبوكسي.

5. اختبار الشهود ومراقبة المصنع والتفتيش قبل الشحن (PSI).

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA. على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نقدم منحنى إزاحة الحمل مع كل وحدة زنبركية؛ نقوم أيضًا بتسهيل اختبار SGS من طرف ثالث وعمليات التفتيش المعتمدة ودعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

نظام إدارة الجودة لدينا معتمد وفقًا لمعيار ISO 9001:2015، وتتوافق جميع المنتجات مع المعايير الدولية بما في ذلك ASME وCE وAPI. يمكن توفير وثائق القبول الكاملة وفقًا لمتطلبات المشروع.

الدعم والخدمات الهندسية

بالاعتماد على خبرتنا في توريد معدات خطوط الأنابيب إلى أكثر من 45 دولة حول العالم، فإننا نقدم مجموعة شاملة من الاختيارات والتركيب والدعم الفني طويل الأمد لكل دفعة من دعامات نوابض محطات الطاقة:

◀  حساب الاختيار: تلقي تقارير تحليل إجهاد خط الأنابيب والتوصية بأنواع الدعم/الشماعات المناسبة وثوابت الزنبرك وارتفاعات التثبيت.

◀  الاستجابة السريعة: يتم الرد على الاستفسارات الفنية وعروض الأسعار قبل البيع خلال يوم عمل واحد.

◀  الإشراف والشهادة في الموقع: دعم العملاء أو الجهات الخارجية في مشاهدة عمليات الاختبار في الموقع.

◀  إرشادات التثبيت والتشغيل: قم بتوفير أدلة التثبيت التفصيلية وتوصيات تعديل الحالة الباردة، مع توفر المساعدة بالفيديو عن بعد عند الضرورة.

◀  خدمة قطع الغيار: الاحتفاظ بسجلات معايرة الزنبرك لكل دفعة إنتاج، مما يتيح الإمداد السريع بمجموعات الزنبرك البديلة.

لإجراء مناقشات حول حلول تكوين Power Plant Spring Support لمشاريع محددة أو للحصول على مراجع المشاريع ذات الصلة، يرجى الاتصال بفريق المبيعات الفني لدينا. سنقدم لك أوراق حساب مفصلة لإزاحة الحمولة والتخطيطات الموصى بها استنادًا إلى ظروف العمل الفعلية، بدلاً من مجرد قائمة النماذج القياسية، مما يساعدك على التحكم في تكاليف الشراء الإجمالية مع ضمان التشغيل الآمن لخطوط الأنابيب.
